Flexible Bogenzahnkupplung
>
|
|
| Herkunftsort | Cangzhou-、 Porzellan |
| Markenname | jude |
| Zertifizierung | CE、ISO |
| Modellnummer | WGT-Bogenzahnkupplung |

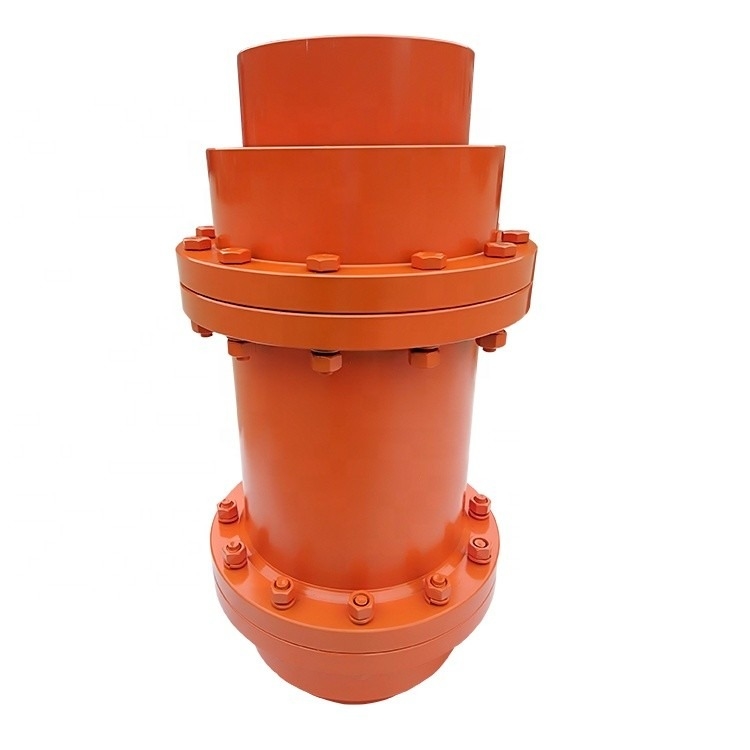

Einleitung der WGT-Trommel-Ritzelwelle-Koppelung mit mittlerem Satz
WGT-Trommel-Ritzelwelle-Koppelung mit dem mittleren Satz, der in I Art und II Typ zwei unterteilt wurde, WGT schloss Satz drumgear Kopplungsart I mit Art WGT anschloss Drüse, eine Trommelbogenzahnkupplungsart II ohne Drüsenart an.
WGT-Trommel-Ritzelwelle-Koppelung mit mittlerem Satz ist eine verbesserte Art Bogenzahnkupplung, kann Bogenzahnkupplung mit dem geraden verglichen werden erlaubt größere eckige Verschiebung, kann die Zahnkontaktzustände verbessern und verbessert die Fähigkeit, Drehmoment zu übertragen, die Nutzungsdauer, mit eckiger Verschiebung entlang dem Kontaktzustand der Gangbreite auszudehnen und innerem Gang und aus der gleichen Anzahl von Zähnen der Kopplungsteile des Flanschhälfte-Bandes ETC… bestehen.
Wenn WGT mit der mittleren Ärmeltrommelbogenzahnkupplung angeschlossen wird, tritt die relative eckige Verschiebung von Welle zwei beim Arbeiten auf. Das relative periodische Schieben der inneren und äußeren Zähne verursacht das Verwandtschieben der Welle, die unvermeidlich die Zahnabnutzung und die Leistungsaufnahme bildet. Deshalb muss die Bogenzahnkupplung wohles bearbeiten und versiegelt. Die gezahnte Koppelung hat kleine Radialgröße und große Tragfähigkeit. Sie wird normalerweise für das Shafting Getriebe unter Zuständen der langsamen und schweren Last verwendet. Die hohe Genauigkeit und die dynamische balancierende Bogenzahnkupplung können für Hochgeschwindigkeitsgetriebe benutzt werden.
| WGT-Trommel-Bogenzahnkupplungs- |
|||||||||||||||
| Größe | Drehmoment | Bohrungs-Durchmesser | Länge | D | D1 | D2 | D3 | D4 | B | B1 | H | F | C | C2 | |
| Tn | |||||||||||||||
| N.m | d1, d2 | L | Ich | II | |||||||||||
| WGT1 | 800 | 12,14 | 32 | 122 | 115 | 98 | 88 | 60 | 58 | 50 | 75 | 30 | 30 | -- | -- |
| 16.18.19 | 42 | 20 | 14 | -- | |||||||||||
| 20.22.24 | 52 | 10 | 4 | -- | |||||||||||
| 25,28 | 62 | 3 | 3 | 18 | |||||||||||
| 30.32.35.38 | 82 | 3 | 3 | 12 | |||||||||||
| 40,42 | 112 | 3 | 3 | 12 | |||||||||||
| WGT2 | 1400 | 22,24 | 52 | 150 | 145 | 118 | 108 | 77 | 68 | 52 | 80 | 30 | 20 | 4 | -- |
| 25,28 | 62 | 10 | 3 | -- | |||||||||||
| 30.32.35.38 | 82 | 3 | 3 | 16 | |||||||||||
| 40.42.45.48 .50.55.56 | 112 | 3 | 3 | 16 | |||||||||||
| WGT3 | 2800 | 22,24 | 52 | 170 | 165 | 140 | 125 | 90 | 80 | 54 | 80 | 30 | 33 | 7 | -- |
| 25,28 | 62 | 23 | 3 | -- | |||||||||||
| 30.32.35.38 | 82 | 3 | 3 | 16 | |||||||||||
| 40.42.45.48 .50.55.56 | 112 | 3 | 3 | 16 | |||||||||||
| 60,63 | 142 | 3 | 3 | 16 | |||||||||||
| WGT4 | 5000 | 30.32.35.38 | 82 | 200 | 195 | 160 | 145 | 112 | 90 | 58 | 100 | 30 | 13 | 3 | -- |
| 40.42.45.48 .50.55.56 | 112 | 3 | 3 | 17 | |||||||||||
| 60.63.65.70 .71.75 | 142 | 3 | 3 | 17 | |||||||||||
| 80 | 172 | 3 | 3 | 17 | |||||||||||
| WGT5 | 8000 | 30.32.35.38 | 82 | 225 | 215 | 180 | 168 | 128 | 100 | 63 | 100 | 30 | 23 | 3 | -- |
| 40.42.45.48 .50.55.56 | 112 | 3 | 3 | 19 | |||||||||||
| 60.63.65.70 .71.75 | 142 | 3 | 3 | 19 | |||||||||||
| 80.85.90 | 172 | 3 | 3 | 19 | |||||||||||
| WGT6 | 11200 | 32.35.38 | 82 | 245 | 230 | 200 | 185 | 145 | 112 | 67 | 100 | 30 | 35 | 5 | -- |
| 40.42.45.48 .50.55.56 | 112 | 5 | 5 | -- | |||||||||||
| 60.63.65.70 .71.75 | 142 | 5 | 5 | 20 | |||||||||||
| 80.85.90.95 | 172 | 5 | 5 | 20 | |||||||||||
| 100 | 212 | 5 | 5 | 20 | |||||||||||
| WGT7 | 16000 | 32.35.38 | 82 | 272 | 265 | 230 | 210 | 160 | 122 | 74 | 120 | 30 | 45 | 5 | -- |
| 40.42.45.48 .50.55.56 | 112 | 15 | 5 | -- | |||||||||||
| 60.63.65.70 .71.75 | 142 | 5 | 5 | 20 | |||||||||||
| 80.85.90.95 | 172 | 5 | 5 | 20 | |||||||||||
| 100,110 | 212 | 5 | 5 | 20 | |||||||||||
| WGT8 | 22400 | 55,56 | 112 | 290 | 272 | 245 | 225 | 176 | 136 | 81 | 120 | 30 | 29 | 5 | -- |
| 60.63.65.70 .71.75 | 142 | 5 | 5 | 34 | |||||||||||
| 80.85.90.96 | 172 | 5 | 5 | 20 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 38 | |||||||||||
| WGT9 | 28000 | 65.70.71.75 | 142 | 315 | 305 | 265 | 245 | 190 | 140 | 88 | 155 | 30 | 5 | 5 | 28 |
| 80.85.90.95 | 172 | 5 | 5 | 28 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 28 | |||||||||||
| 130,140 | 252 | 5 | 5 | 28 | |||||||||||
| WGT10 | 45000 | 75 | 142 | 355 | 340 | 300 | 280 | 225 | 165 | 98 | 155 | 30 | 28 | 5 | -- |
| 80.85.90.95 | 172 | 5 | 5 | 38 | |||||||||||
| 100.110.120.125 | 212 | 5 | 5 | 28 | |||||||||||
| 130.140.150 | 252 | 5 | 5 | 28 | |||||||||||
| 160 | 302 | 5 | 5 | 28 | |||||||||||
| WGT11 | 63000 | 85.90.95 | 172 | 412 | 385 | 345 | 325 | 256 | 180 | 112 | 175 | 40 | 15 | 8 | -- |
| 100.110.120.125 | 212 | 8 | 8 | 32 | |||||||||||
| 130.140.150 | 252 | 8 | 8 | 32 | |||||||||||
| 160.170.180 | 302 | 8 | 8 | 32 | |||||||||||
| WGT12 | 90000 | 120,125 | 212 | 440 | 435 | 375 | 360 | 288 | 210 | 125 | 205 | 40 | 8 | 8 | 45 |
| 130.140.150 | 252 | 8 | 8 | 32 | |||||||||||
| 160.170.180 | 302 | 8 | 8 | 32 | |||||||||||
| 190,200 | 352 | 8 | 8 | 32 | |||||||||||
| WGT13 | 125000 | 145,150 | 252 | 490 | 480 | 425 | 400 | 320 | 235 | 136 | 205 | 50 | 8 | 8 | 38 |
| 160.170.180 | 302 | 8 | 8 | 32 | |||||||||||
| 190.200.220 | 352 | 8 | 8 | 32 | |||||||||||
| WGT14 | 180000 | 160.170.180 | 302 | 545 | 540 | 462 | 440 | 362 | 265 | 158 | 240 | 50 | 10 | 8 | 32 |
| 190.200.220 | 352 | 10 | 8 | 32 | |||||||||||
| 240.250.260 | 410 | 10 | 8 | 10 | |||||||||||
| WGT15 | 250000 | 160.170.180 | 302 | 580 | -- | 488 | -- | 400 | 280 | -- | 240 | 50 | 10 | -- | 43 |
| 190.200.220 | 352 | 10 | -- | 32 | |||||||||||
| 240.250.260 | 410 | 10 | -- | 10 | |||||||||||
| 270 | 470 | 10 | -- | 10 | |||||||||||
| WGT16 | 315000 | 180 | 302 | 650 | -- | 560 | -- | 440 | 300 | -- | 240 | 50 | 12 | -- | 63 |
| 190.200.220 | 352 | 12 | -- | 32 | |||||||||||
| 240.250.260 | 410 | 12 | -- | 12 | |||||||||||
| 280,300 | 470 | 12 | -- | 12 | |||||||||||
| WGT17 | 400000 | 200,220 | 352 | 690 | -- | 600 | -- | 460 | 325 | -- | 280 | 50 | 12 | -- | 48 |
| 240.250.260 | 410 | 12 | -- | 12 | |||||||||||
| 280.300.320 | 470 | 12 | -- | 12 | |||||||||||
| WGT18 | 500000 | 220 | 352 | 750 | -- | 650 | -- | 510 | 350 | -- | 280 | 60 | 12 | -- | 73 |
| 240.250.260 | 410 | 12 | -- | 12 | |||||||||||
| 280.300.320 | 470 | 12 | -- | 12 | |||||||||||
| 340,360 | 550 | 12 | -- | 12 | |||||||||||
| WGT19 | 630000 | 240.250.260 | 410 | 775 | -- | 690 | -- | 535 | 372 | -- | 350 | 60 | 12 | -- | 12 |
| 280.300.320 | 470 | 12 | -- | 12 | |||||||||||
| 340.360.380 | 550 | 12 | -- | 12 | |||||||||||
Nanpi-Grafschaft Jehuda-Übertragungsausstattung, die Co. herstellt, Ltd. ist Unternehmen, die auf Forschungs- und Produktionskoppelung sich spezialisierten. Auch wir können neue Produkte und Masseproduktion entwickeln. Mit reicher Erfahrung Berufs-R&D-Team und verschiedene Ausrüstung in der Koppelung, hat sie überlegene Bedingungen zu erfülltem Ihre verschiedenen Anforderungen.
Firmenhauptprodukte sind-: alle Arten Koppelungen für Maschinerieindustrie ganz über dem Wort, wie elastischer radialkoppelung, ermüdeter Koppelung, Universalkupplung, Trommelbogenzahnkupplung, elastischer Koppelung der Pflaumenblumenform, Oldham-Koppelung der festen Kupplung, Rollenkettenkoppelung, Membrankoppelung, Kopplungsärmelstiftkoppelungen der spalte elastischen, elastischem Passstift, elastischer Passstiftkoppelung, Pumpenwellenkupplung, ETC….
Die Konzepte unserer Firma ist auf Qualität Live und entwickelt sich auf Ehre. Die Koppelung hat den Vorteil der hoher Qualität, niedriger Preis, Fertigwaremodelle. Unsere Firma ist Ihre beste Wahl, und wir schauen vorwärts, um mit Ihnen zusammenzuarbeiten.
Q1: Sind Sie Handelsgesellschaft oder Hersteller?
: Wir sind Fabrik.
Q2: Stellen Sie Proben zur Verfügung? ist es frei oder Extra?
: : Ja könnten wir die Probe aber nicht für freies anbieten. Wirklich haben wir ein sehr gutes Preisprinzip, wenn Sie den Großauftrag kosten dann von der Probe sind Rückhol zu Ihnen machen.
Q3: Wie lang ist Ihre Lieferfrist?
: Im Allgemeinen ist es 10-15 Tage, wenn die Waren auf Lager sind. oder es ist 7-25 Tage, wenn die Waren nicht auf Lager sind, es ist entsprechend Quantität.
Q4: Wie lang ist Ihre Garantie?
: Unsere Garantie ist 12-monatig.
Q5: Haben Sie Kontrollverfahren für die Kopplung?
: Selbstkontrolle 100% bevor dem Verpacken
Q6. Was ist Ihre Zahlung?
: 1) 100% T/T. 2) 30% im Voraus, andere vor Versand. 3) L/C Q7: Kann ich einen Besuch zu Ihrer Fabrik vor dem Auftrag haben? : Sicher, willkommen unsere Fabrik besichtigen.
