Flexible Bogenzahnkupplung
>
|
|
| Herkunftsort | Cangzhou-、 Porzellan |
| Markenname | jude |
| Zertifizierung | CE、ISO |
| Modellnummer | WGP4 400mm 450mm 500mm |

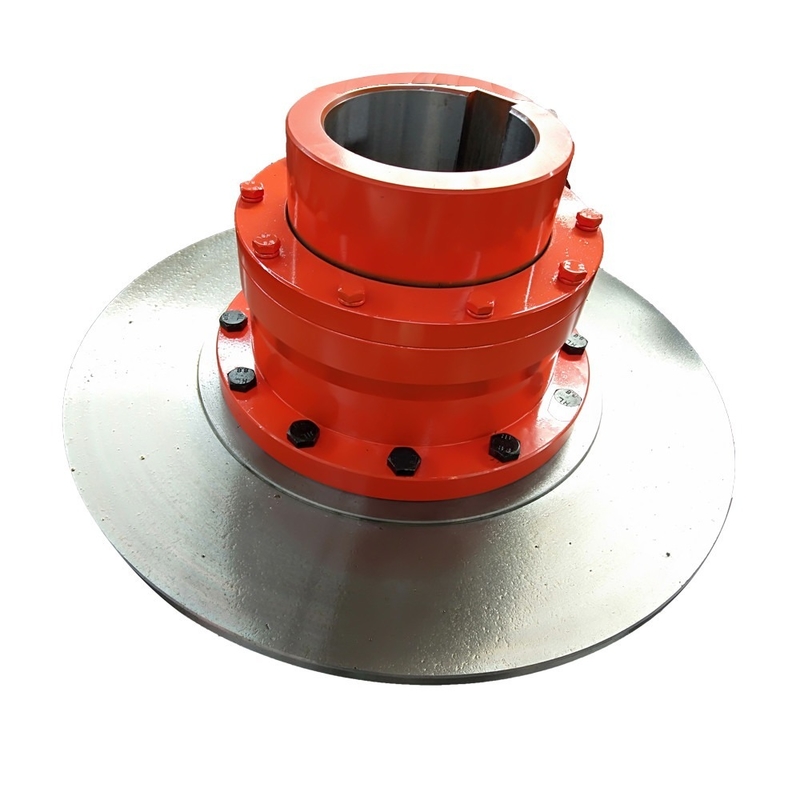

Einleitung der WGP-Trommel-Bogenzahnkupplung mit Bremsscheibe
WGP-Trommel-Bogenzahnkupplung mit Bremsscheibe hat eine Bremsscheibe, Bremsscheibe kann Geschwindigkeit drehen, indem sie die Geschwindigkeit steuert, um die Maschine zu justieren. Wie in Zahl gezeigt wird WGP mit Bremstrommel-Satzart Bogenzahnkupplung in I Art unterteilt und II ist Typ- zweiformen, der einzige Unterschied, dass die Bremsscheibe unterschiedlich ist.
WGP-Trommel-Bogenzahnkupplung mit Bremsscheibe ist eine verbesserte Art Bogenzahnkupplung und ETC… besteht innerem Gang und aus der gleichen Anzahl von Zähnen der Kopplungsteile des Flanschhälfte-Bandes.
WGP-Trommel-Bogenzahnkupplung mit Bremsscheibe bei Arbeit, zwei haben die relative eckige Verschiebung, relative axiale gleitende periodische interne und externe die Gangzahnoberfläche, führt unvermeidlich zu Zahnabnutzung und Leistungsaufnahme deshalb die Bogenzahnkupplung muss in gutem Zustand arbeiten und versiegeln. Die gezahnte Koppelung hat kleine Radialgröße und große Tragfähigkeit. Sie wird normalerweise für das Shafting Getriebe unter Zuständen der langsamen und schweren Last verwendet. Die hohe Genauigkeit und die dynamische balancierende Bogenzahnkupplung können für Hochgeschwindigkeitsgetriebe benutzt werden.
Die Kopplungsstruktur u. der Parameter
| Größe | Drehmoment | Geschwindigkeit | Bohrungs-Durchmesser | Länge | D | D2 | D4 | D0 | B | N | R | F | C | C1 | C2 | |
| Tn | [n] | |||||||||||||||
| N.m | r/min | d1, d2, DZ | Y | J1, Z1 | ||||||||||||
| WGP1 | 710 | 7500 | 12,14 | 32 | -- | 122 | 98 | 60 | 315 | 58 | 38 | 2 | 30 | 30 | -- | -- |
| 16.18.19 | 42 | -- | 20 | -- | -- | |||||||||||
| 20.22.24 | 52 | -- | 10 | -- | -- | |||||||||||
| 25,28 | 62 | 44 | 3 | 19 | 18 | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 12 | |||||||||||
| 40,42 | 112 | 84 | 3 | 29 | 12 | |||||||||||
| WGP2 | 1250 | 6700 | 22,24 | 52 | -- | 150 | 118 | 77 | 315 | 68 | 38 | 2,5 | 30 | 20 | -- | -- |
| 25,28 | 62 | -- | 10 | -- | -- | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
| 40.42.45.48 .50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
| WGP3 | 2500 | 6300 | 22,24 | 52 | -- | 170 | 140 | 90 | 355 | 80 | 49 | 2 | 30 | 33 | -- | -- |
| 25,28 | 62 | -- | 23 | -- | -- | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
| 40.42.45.48 .50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
| 60,63 | 142 | 107 | 3 | 36 | 16 | |||||||||||
| WGP4 | 4500 | 5600 | 30.32.35.38 | 82 | -- | 200 | 160 | 112 | 90 | 45 | 3 | 30 | 13 | -- | -- | |
| 40.42.45.48 .50.55.56 | 112 | 84 | 400 | 3 | 29 | 17 | ||||||||||
| 60.63.65.70 .71.75 | 142 | 107 | 450 | 3 | 36 | 17 | ||||||||||
| 80 | 172 | 132 | 500 | 3 | 41 | 17 | ||||||||||
| WGP5 | 7100 | 5300 | 30.32.35.38 | 82 | -- | 225 | 180 | 128 | 100 | 45 | 4 | 30 | 23 | -- | -- | |
| 40.42.45.48 .50.55.56 | 112 | 84 | 400 | 3 | 29 | 19 | ||||||||||
| 60.63.65.70 .71.75 | 142 | 107 | 450 | 3 | 36 | 19 | ||||||||||
| 80.85.90 | 172 | 132 | 500 | 3 | 41 | 19 | ||||||||||
| WGP6 | 10000 | 5000 | 32.35.38 | 82 | -- | 245 | 200 | 145 | 112 | 44 | 4 | 30 | 35 | -- | -- | |
| 40.42.45.48 .50.55.56 | 112 | -- | 450 | 5 | -- | -- | ||||||||||
| 60.63.65.70 .71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
| 80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
| 100 | 212 | 167 | 630 | 5 | 48 | 20 | ||||||||||
| WGP7 | 14000 | 4500 | 32.35.38 | 82 | -- | 272 | 230 | 160 | 122 | 44 | 4 | 30 | 45 | -- | -- | |
| 40.42.45.48 .50.55.56 | 112 | -- | 450 | 15 | -- | -- | ||||||||||
| 60.63.65.70 .71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
| 80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
| 100,110 | 212 | 167 | 710 | 5 | 48 | 20 | ||||||||||
| WGP8 | 20000 | 4250 | 55,56 | 112 | -- | 290 | 245 | 176 | 500 | 136 | 44 | 5 | 30 | 29 | -- | -- |
| 60.63.65.70 .71.75 | 142 | 107 | 560 | 5 | 38 | 34 | ||||||||||
| 80.85.90.96 | 172 | 132 | 630 | 5 | 43 | 20 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 38 | ||||||||||
| WGP9 | 25000 | 4000 | 65.70.71.75 | 142 | 107 | 315 | 265 | 190 | 500 | 140 | 58 | 5 | 30 | 5 | 38 | 28 |
| 80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 28 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
| 130,140 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
| WGP10 | 40000 | 3550 | 75 | 142 | -- | 355 | 300 | 225 | 165 | 58 | 6 | 30 | 28 | -- | -- | |
| 80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 38 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
| 130.140.150 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
| 160 | 302 | 242 | 5 | 63 | 28 | |||||||||||
| WGP11 | 56000 | 3000 | 85.90.95 | 172 | -- | 412 | 345 | 256 | 180 | 58 | 6 | 40 | 15 | -- | -- | |
| 100.110.120.125 | 212 | 167 | 710 | 8 | 51 | 32 | ||||||||||
| 130.140.150 | 252 | 202 | 800 | 8 | 56 | 32 | ||||||||||
| 160.170.180 | 302 | 242 | 900 | 8 | 56 | 32 | ||||||||||
| WGP12 | 80000 | 2800 | 120,125 | 212 | 167 | 440 | 375 | 288 | 210 | 58 | 7 | 40 | 8 | 51 | 45 | |
| 130.140.150 | 252 | 202 | 710 | 8 | 56 | 32 | ||||||||||
| 160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
| 190,200 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
| WGP13 | 112000 | 2500 | 145,150 | 252 | 202 | 490 | 425 | 320 | 235 | 58 | 8 | 50 | 8 | 56 | 38 | |
| 160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
| 190.200.220 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
| WGP14 | 160000 | 2300 | 160.170.180 | 302 | 242 | 545 | 462 | 362 | 265 | 65 | 9 | 50 | 10 | 68 | 32 | |
| 190.200.220 | 352 | 282 | 800 | 10 | 78 | 32 | ||||||||||
| 240.250.260 | 410 | 330 | 900 | 10 | -- | 10 | ||||||||||
Die Bremsscheibe-Spezifikationen
| WGP-Bremsscheibe-Größeneinheit: Millimeter | |||||||||
| Durchmesser | Stärke | Höhe | D5 maximal | Gewicht Kilogramm | Trägheit kg.m ² | ||||
| D0 | T | k | S | Ⅰ | Ⅱ | Ⅰ | Ⅱ | Ⅰ | Ⅱ |
| 315 | 15 | 10 | 42 | 180 | 155 | 8,5 | 6,7 | 0,116 | 0,11 |
| 355 | 15 | 10 | 54 | 200 | 175 | 11,4 | 9,9 | 0,192 | 0,178 |
| 400 | 15 | 14 | 54 | 255 | 230 | 15,2 | 12,4 | 0,32 | 0,287 |
| 450 | 15 | 16 | 54 | 305 | 280 | 19,7 | 15,6 | 0,55 | 0,462 |
| 500 | 15 | 18 | 54 | 325 | 295 | 25 | 20 | 0,83 | 0,712 |
| 560 | 15 | 18 | 54 | 350 | 320 | 30,7 | 25,6 | 1,28 | 1,127 |
| 630 | 15 | 20 | 54 | 400 | 360 | 38,8 | 33 | 2,06 | 1,826 |
| 710 | 15 | 20 | 54 | 480 | 450 | 46,5 | 39,4 | 3,32 | 2,912 |
| 800 | 15 | 24 | 70 | 540 | 500 | 67,8 | 52,7 | 5,87 | 4,81 |
| 900 | 15 | 24 | 70 | 600 | 560 | 86,6 | 70,3 | 9,3 | 7,852 |
| 1000 | 15 | 30 | 80 | 620 | 560 | 128,8 | 115,1 | 17,4 | 15,65 |
Wenn Sie am Produkt interessiert sind, klicken Sie bitte hier.
Nanpi-Grafschaft Jehuda-Übertragungsausstattung, die Co. herstellt, Ltd. ist Unternehmen, die auf Forschungs- und Produktionskoppelung sich spezialisierten. Auch wir können neue Produkte und Masseproduktion entwickeln. Mit reicher Erfahrung Berufs-R&D-Team und verschiedene Ausrüstung in der Koppelung, hat sie überlegene Bedingungen zu erfülltem Ihre verschiedenen Anforderungen.
Firmenhauptprodukte sind-: alle Arten Koppelungen für Maschinerieindustrie ganz über dem Wort, wie elastischer radialkoppelung, ermüdeter Koppelung, Universalkupplung, Trommelbogenzahnkupplung, elastischer Koppelung der Pflaumenblumenform, Oldham-Koppelung der festen Kupplung, Rollenkettenkoppelung, Membrankoppelung, Kopplungsärmelstiftkoppelungen der spalte elastischen, elastischem Passstift, elastischer Passstiftkoppelung, Pumpenwellenkupplung, ETC….
Die Konzepte unserer Firma ist auf Qualität Live und entwickelt sich auf Ehre. Die Koppelung hat den Vorteil der hoher Qualität, niedriger Preis, Fertigwaremodelle. Unsere Firma ist Ihre beste Wahl, und wir schauen vorwärts, um mit Ihnen zusammenzuarbeiten.
