Flexible Bogenzahnkupplung
>
|
| Herkunftsort | Cangzhou-、 Porzellan |
| Markenname | jude |
| Zertifizierung | CE、ISO |
| Modellnummer | NL2 |

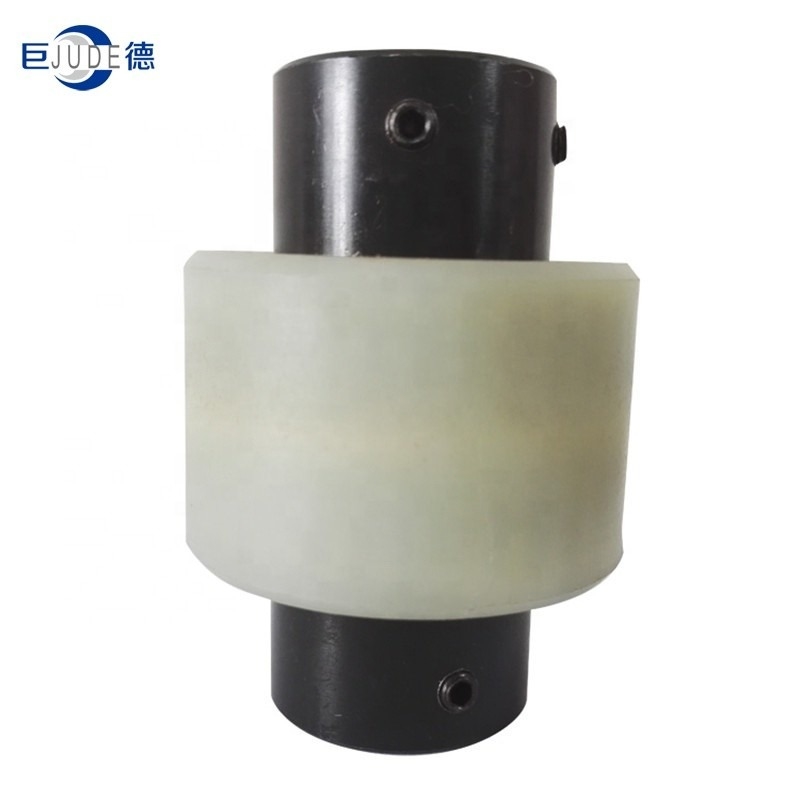

NL-gehört Nylonärmel-Keil-Bogenzahnkupplung für Kardanwelle und die axiale Radialverschiebung und Winkelverschiebung der großen, drumgear Koppelung flexibler Koppelung, mit Radial, axiale und eckige und Achsenabweichungs-Ausgleichsfähigkeit und hat die Vorteile der einfachen Struktur, der bequemen Wartung, des einfachen lärmarmen, der Sendeleistung Leistungsabfalls der Installation, des kleinen, langen Lebens ETC….
Die äußeren Zähne der gezahnten Koppelung werden in zwei Arten unterteilt: gerade Zähne und Trommelzähne. Trommelbogenzahnkupplungen können größere eckige Verschiebung (im Verhältnis zu gerader Zahnkoppelung), das die Kontaktzustände von Zähnen verbessern kann, die Fähigkeit des übertragenden Drehmoments erhöhen lassen und verlängern die Nutzungsdauer. Die NL-Trommelbogenzahnkupplung hat kleine Radialgröße und große Tragfähigkeit. Sie wird normalerweise für das Shafting Getriebe unter Zuständen der langsamen und schweren Last verwendet. NLTypenwalzekoppelung mit hoher Genauigkeit und dynamischer Balance kann für Übertragung mit hohe Geschwindigkeit, wie das Wellengetriebe einer Gasturbine benutzt werden.
| Größe | Drehen Sie Tn N.m | Geschwindigkeit n (r/min) | Hauptmaß (Millimeter) | Maximale Abweichung | Trägheit Kilogramm *m2 | Gewicht Kilogramm | ||||||
| Durchmesser | Länge | D | S | L3 | Axial (Millimeter) | Radialstrahl (Millimeter) | Angleα° | |||||
| d1 d2 | L 1 L 2 | |||||||||||
| NL1 | 40 | 6000 | 6 8 10 12 14 | 16 20 | 42 | 4 | 30 | 2 | ±0.3 | 1° | 0,25 | 0,85 |
| 25 32 | ||||||||||||
| NL2 | 100 | 10 12 14 16 18 20 22 24 | 25 32 | 55 | 40 | ±0.4 | 0,92 | 1,7 | ||||
| 42 52 | ||||||||||||
| NL3 | 160 | 20 22 24 25 28 | 52 62 | 68 | 46 | 3,1 | 2,6 | |||||
| NL4 | 250 | 28 30 32 35 38 | 62 82 | 85 | 48 | 8,69 | 3,6 | |||||
| NL5 | 315 | 5000 | 32 35 38 40 42 | 82 112 | 96 | 50 | 3 | 2° | 14,28 | 5,5 | ||
| NL6 | 400 | 40 42 45 48 | 82 112 | 100 | 52 | 18,34 | 6,8 | |||||
| NL7 | 630 | 3600 | 45 48 50 55 | 82 112 | 115 | 60 | ±0.6 | 56,5 | 9,8 | |||
| NL8 | 1250 | 48 50 55 60 63 65 | 112 142 | 141 | 72 | 98,55 | 26,5 | |||||
| NL9 | 2000 | 2000 | 60 63 65 70 71 75 80 | 142 172 | 175 | 6 | 93 | 4 | ±0.7 | 370,5 | 37,6 | |
| NL10 | 3150 | 1800 | 70 71 75 80 85 90 95 100 | 142 172 | 220 | 8 | 110 | 1156,8 | 55 | |||
| 212 | ||||||||||||
Nanpi-Grafschaft Jehuda-Übertragungsausstattung, die Co. herstellt, Ltd. ist Unternehmen, die auf Forschungs- und Produktionskoppelung sich spezialisierten. Auch wir können neue Produkte und Masseproduktion entwickeln. Mit reicher Erfahrung Berufs-R&D-Team und verschiedene Ausrüstung in der Koppelung, hat sie überlegene Bedingungen zu erfülltem Ihre verschiedenen Anforderungen.
Firmenhauptprodukte sind-: alle Arten Koppelungen für Maschinerieindustrie ganz über dem Wort, wie elastischer radialkoppelung, ermüdeter Koppelung, Universalkupplung, Trommelbogenzahnkupplung, elastischer Koppelung der Pflaumenblumenform, Oldham-Koppelung der festen Kupplung, Rollenkettenkoppelung, Membrankoppelung, Kopplungsärmelstiftkoppelungen der spalte elastischen, elastischem Passstift, elastischer Passstiftkoppelung, Pumpenwellenkupplung, ETC….
Die Konzepte unserer Firma ist auf Qualität Live und entwickelt sich auf Ehre. Die Koppelung hat den Vorteil der hoher Qualität, niedriger Preis, Fertigwaremodelle. Unsere Firma ist Ihre beste Wahl, und wir schauen vorwärts, um mit Ihnen zusammenzuarbeiten.
