Herkunftsort:China

Markenbezeichnung:Purple Horn

Zertifizierung:CE、ISO

Modellnummer:NL

Mindestbestellmenge:1

Lieferfähigkeit:100000 Satz/Sätze pro Monat

Produkt-Details

Hervorheben:

Geschmiedete flexible StahlBogenzahnkupplung

,

Niedrige Wartungs-flexible Bogenzahnkupplung

,

Gebogene Zahn-Präzisions-Koppelung

Applicable Industries: Hotels, Kleidergeschäfte, Baumaterial-Geschäfte, Produktionsanlage, Maschinerie-Reparaturwerkstätten

Structure: Gang

Flexible Or Rigid: Flexibel

Standard Or Nonstandard: Standard

Material: Stahl

Product Name: Gebogene Zahnzahnnylonbogenzahnkupplung mit Nylonärmel

Features: hohe Genauigkeit und dynamische Balance

Divided: gerade Zähne und Trommelzähne

Operating Temperature: -20-700℃

Torque Range: 40N.M-315N.M

Application: Wie Fans, Wasserpumpen, Schmierungspumpen, Textilmaschinerie, etc.

Ring Gear Material: Lux-Nylonmaterial

External Gear Sleeve: Geschmiedetes Stahl-45#

CUSTOM: Ja

Color: Gewohnheit

Port: Tianjin

Produkt-Beschreibung

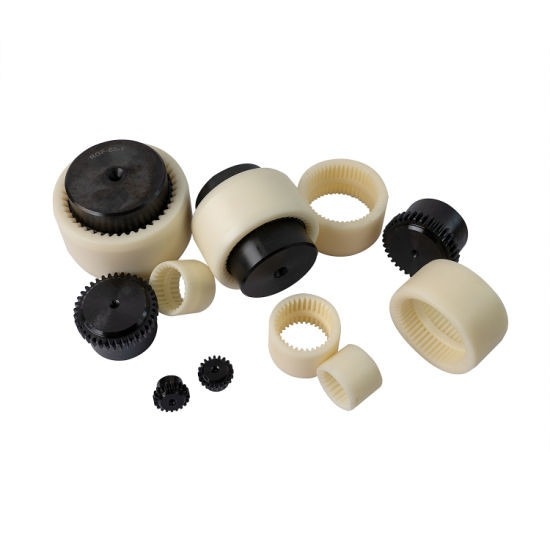

Gebogene Zahnzahn-Präzisionsnylonbogenzahnkupplung mit Nylonärmel NL1 NL2 NL3 NL4 NL5 NL6 NL7 NL8 NL9 NL10

Nylonbogenzahnkupplung ist eine Strecke der Koppelungen, die von zwei Stahl, gekrönte Zahnnaben gemacht werden, die mit einem gezahnten Ärmel des Polyamids innerlich angeschlossen werden. Der spezielle neue Entwurf der gekrönten Zahnnaben und die freie Kombination der Schmierung des Stahls mit Polyamid gutes sicherstellen, Eigenschaften und Führungen zur niedrigen Wartung und zur niedrigen Abnutzungsoperation, auch mit wichtiger axialer, eckiger und Radialversetzung der Wellen schiebend.
Nylongang Couplng ist gegen alle Arten Schmiermittel und Hydrauliköle beständig und kann an einer Temperaturspanne -25°C +80°C. verwendet werden.

Vorteile der Nylonbogenzahnkupplung

Die einfachste und billigste Koppelung auf dem Markt
Ideal für das Getriebe des kleinen Drehmoments, Hochgeschwindigkeits
Niedrige Wartung
Hohe Fähigkeit, Versetzungen zu kompensieren

Präzisionsschmiede Stahl Präzisionsschmiede Stahl Erneuerbare Energien 0

Präzisionsschmiede Stahl Präzisionsschmiede Stahl Erneuerbare Energien 1

Produkt-Beschreibung

Modell	Nennmoment Tn (N.M)	Zulässige Geschwindigkeit n (r/min)	Hauptmaße (Millimeter)							Maximale Größenabweichung			Trägheitsdrehmoment (KgC m 2)	Gewicht (Kilogramm)
			Wellendurchmesser d1 d2	Wellenlochlänge L 1 L 2	L	D	D1 D2	E	L3	Axial (Millimeter)	Radialstrahl (Millimeter)	angleα°
NL1	40	6000	6 8 10	16 20 25 32	37 45 55 69	40	26	4	34	2	±0.3	1	0,25	0,85
			12 14
NL2	100	6000	10 12 14 22	25 32 42 52	57 71 91 111	42	36	4	40	2	±0.4	1°	0,92	1,7
			16 18 20 24
NL3	160	6000	20 22 24	52 62	113 133	66	44	4	46	2	±0.4	1°	3,10	2,6
			25 28
NL4	250	6000	28 30 32	62 82	129 169	83	58	4	48	2	±0.4	1°	8,69	3,6
			35 38
NL5	315	5000	32 35 38	82 112	169 229	93	68	4	50	3	±0.4	2°	14,28	5,5
			40 42
NL6	400	5000	40 42 45	82 112	230	100	68	4	52	3	±0.4	2°	18,34	6,8
			48
NL7	630	3600	45 48 50	82 112	229	115	80	4	60	3	±0.6	2°	56,5	9,8
			55
NL8	1250	3600	48 50 55	112 142	229 289	140	96	4	72	3	±0.6	2°	98,55	26,5
			60 63 65
NL9	2000	2000	60 63 65	142 172	295 351	175	124	6	93	4	±0.7	2°	370,5	37,6
			70 71 75 80
NL10	3150	1800	70 71 75 80	142 172 212	292 352 432	220	157	8	110	4	±0.7	2°	1156,8	55

Produktimages

Präzisionsschmiede Stahl Präzisionsschmiede Stahl Erneuerbare Energien 2

Verpacken u. Versenden

Präzisionsschmiede Stahl Präzisionsschmiede Stahl Erneuerbare Energien 3

Über uns

Präzisionsschmiede Stahl Präzisionsschmiede Stahl Erneuerbare Energien 4

Nanpi-Grafschaft Jehuda-Übertragungsausstattung, die Co. herstellt, Ltd. ist Unternehmen, die auf Forschungs- und Produktionskoppelung sich spezialisierten. Auch wir können neue Produkte und Masseproduktion entwickeln. Mit reicher Erfahrung Berufs-R&D-Team und verschiedene Ausrüstung in der Koppelung, hat sie überlegene Bedingungen zu erfülltem Ihre verschiedenen Anforderungen.

Firmenhauptprodukte sind-: alle Arten Koppelungen für Maschinerieindustrie ganz über dem Wort, wie elastischer radialkoppelung, ermüdeter Koppelung, Universalkupplung, Trommelbogenzahnkupplung, elastischer Koppelung der Pflaumenblumenform, Oldham-Koppelung der festen Kupplung, Rollenkettenkoppelung, Membrankoppelung, Kopplungsärmelstiftkoppelungen der spalte elastischen, elastischem Passstift, elastischer Passstiftkoppelung, Pumpenwellenkupplung, ETC….

Die Konzepte unserer Firma ist auf Qualität Live und entwickelt sich auf Ehre. Die Koppelung hat den Vorteil der hoher Qualität, niedriger Preis, Fertigwaremodelle. Unsere Firma ist Ihre beste Wahl, und wir schauen vorwärts, um mit Ihnen zusammenzuarbeiten.

Präzisionsschmiede Stahl Präzisionsschmiede Stahl Erneuerbare Energien 5

FAQ

Q1: Sind Sie Handelsgesellschaft oder Hersteller?

: Wir sind Fabrik.

Q2: Stellen Sie Proben zur Verfügung? ist es frei oder Extra?

: : Ja könnten wir die Probe aber nicht für freies anbieten. Wirklich haben wir ein sehr gutes Preisprinzip, wenn Sie den Großauftrag kosten dann von der Probe sind Rückhol zu Ihnen machen.

Q3: Wie lang ist Ihre Lieferfrist?

: Im Allgemeinen ist es 10-15 Tage, wenn die Waren auf Lager sind. oder es ist 7-25 Tage, wenn die Waren nicht auf Lager sind, es ist entsprechend Quantität.

Q4: Wie lang ist Ihre Garantie?

: Unsere Garantie ist 12-monatig.

Q5: Haben Sie Kontrollverfahren für die Kopplung?

: Selbstkontrolle 100% bevor dem Verpacken

Q6. Was ist Ihre Zahlung?

: 1) 100% T/T. 2) 30% im Voraus, andere vor Versand. 3) L/C Q7: Kann ich einen Besuch zu Ihrer Fabrik vor dem Auftrag haben? : Sicher, willkommen unsere Fabrik besichtigen.
