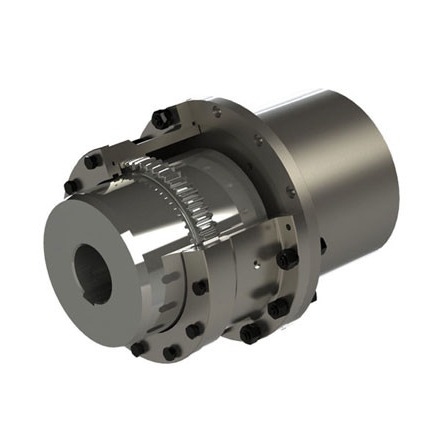

Flexible Bogenzahnkupplung
>
|
| Herkunftsort | Cangzhou-、 Porzellan |
| Markenname | jude |
| Zertifizierung | CE、ISO |
| Modellnummer | GICLZ |
Vorteile von JEHUDA-Bogenzahnkupplung
1. hohes und stabiles Qualitätsniveau
2. horizontal und vertikal installiert, ohne irgendwelche Sozialwerkzeuge zu verwenden.
3. preiswerte Wartung
4. Ausgleich für axiale, Radial- und eckige Versetzung.
5. bequeme axiale Verstopfungsversammlung.
6. Keine Bröckligkeit bei der niedrigen Temperatur.
7. gute glatte und Reibungseigenschaften.
8. Widerstand zur chemischen Korrosion.
9. Ausgezeichnete elektrische Isolierung
10. weitverbreitet auf den verschiedenen mechanischen und hydraulischen Gebieten.
| Größe | Drehen Sie Tn KN.m | Geschwindigkeit (N) r/min | Bohren Sie d1, d2 | Länge L | D | D1 | D2 | D3 | B | C | Gewicht Kilogramm | |
| GICLZ1 | 0,63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2,5 | 5,4 |
| GICLZ2 | 1,12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2,5 | 10 |
| GICLZ3 | 2,24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 3 | 17 |
| GICLZ4 | 3,55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | 89 | 62 | 3 | 23 |
| GICLZ5 | 5 | 3300 | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 3 | 37 |
| GICLZ6 | 7,1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31,5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| GICLZ11 | 40 | 1880 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| GICLZ13 | 80 | 1530 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| GICLZ14 | 112 | 1300 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | 8 | 590 |
| GICLZ15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| GICLZ16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| GICLZ17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610 |
| GICLZ20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040 |
| GICLZ21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| GICLZ23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | 333 | 13 | 3340 |
Anwendung von GICLZ-TROMMEL-BOGENZAHNKUPPLUNGEN
1. sind GICLZ-TROMMEL-BOGENZAHNKUPPLUNGEN auf den Fall anwendbar, in dem das Ende der zwei Wellen weit weg von einander sind
Maschinerie 2.Printing/verpackende Maschinerie/umfangreiche mechanische Ausrüstung der Holzbearbeitungsmaschinerie usw.
|
Material |
45#/40Cr/42CrMo |
|
Farbe |
Irgendeine Farbe verfügbar |
|
Verpacken |
Sperrholzkiste |
Nanpi-Grafschaft Jehuda-Übertragungsausstattung, die Co. herstellt, Ltd. ist Unternehmen, die auf Forschungs- und Produktionskoppelung sich spezialisierten. Auch wir können neue Produkte und Masseproduktion entwickeln. Mit reicher Erfahrung Berufs-R&D-Team und verschiedene Ausrüstung in der Koppelung, hat sie überlegene Bedingungen zu erfülltem Ihre verschiedenen Anforderungen.
Firmenhauptprodukte sind-: alle Arten Koppelungen für Maschinerieindustrie ganz über dem Wort, wie elastischer radialkoppelung, ermüdeter Koppelung, Universalkupplung, Trommelbogenzahnkupplung, elastischer Koppelung der Pflaumenblumenform, Oldham-Koppelung der festen Kupplung, Rollenkettenkoppelung, Membrankoppelung, Kopplungsärmelstiftkoppelungen der spalte elastischen, elastischem Passstift, elastischer Passstiftkoppelung, Pumpenwellenkupplung, ETC….
Die Konzepte unserer Firma ist auf Qualität Live und entwickelt sich auf Ehre. Die Koppelung hat den Vorteil der hoher Qualität, niedriger Preis, Fertigwaremodelle. Unsere Firma ist Ihre beste Wahl, und wir schauen vorwärts, um mit Ihnen zusammenzuarbeiten.
