Flexible Bogenzahnkupplung
>
|
| Herkunftsort | Cangzhou-、 Porzellan |
| Markenname | jude |
| Zertifizierung | CE、ISO |
| Modellnummer | NL6 |

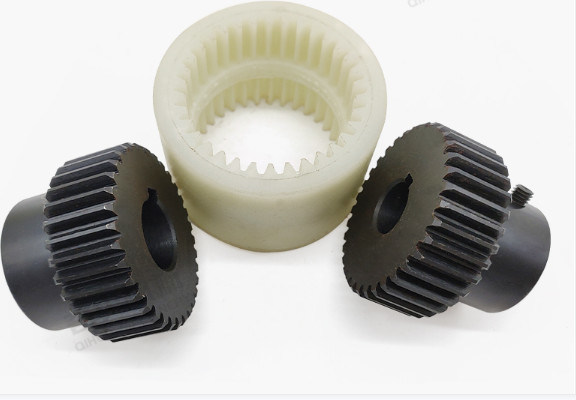

NL-Nylonärmel Pin Gear Flexible Coupling für Kardanwelle und die axiale Radialverschiebung und Winkelverschiebung der großen, drumgear Koppelung gehört flexibler Koppelung, mit Radial, axiale und eckige und Achsenabweichungs-Ausgleichsfähigkeit und hat die Vorteile der einfachen Struktur, der bequemen Wartung, des einfachen lärmarmen, der Sendeleistung Leistungsabfalls der Installation, des kleinen, langen Lebens ETC….
Die äußeren Zähne der gezahnten Koppelung werden in zwei Arten unterteilt: gerade Zähne und Trommelzähne. Trommelbogenzahnkupplungen können größere eckige Verschiebung (im Verhältnis zu gerader Zahnkoppelung), das die Kontaktzustände von Zähnen verbessern kann, die Fähigkeit des übertragenden Drehmoments erhöhen lassen und verlängern die Nutzungsdauer. Die NL-Nylonärmel-Pin Gear Flexible Couplinghas-kleine Radialgröße und die große Tragfähigkeit. Er wird normalerweise für das Shafting Getriebe unter Zuständen der langsamen und schweren Last verwendet. Der NL-Nylonärmel Pin Gear Flexible Coupling mit hoher Genauigkeit und dynamischer Balance kann für Übertragung mit hohe Geschwindigkeit, wie das Wellengetriebe einer Gasturbine benutzt werden.
| Größe | Drehen Sie Tn N.m | Geschwindigkeit n (r/min) | Hauptmaß (Millimeter) | Maximale Abweichung | Trägheit Kilogramm *m2 | Gewicht Kilogramm | ||||||
| Durchmesser | Länge | D | S | L3 | Axial (Millimeter) | Radialstrahl (Millimeter) | Angleα° | |||||
| d1 d2 | L 1 L 2 | |||||||||||
| NL1 | 40 | 6000 | 6 8 10 12 14 | 16 20 | 42 | 4 | 30 | 2 | ±0.3 | 1° | 0,25 | 0,85 |
| 25 32 | ||||||||||||
| NL2 | 100 | 10 12 14 16 18 20 22 24 | 25 32 | 55 | 40 | ±0.4 | 0,92 | 1,7 | ||||
| 42 52 | ||||||||||||
| NL3 | 160 | 20 22 24 25 28 | 52 62 | 68 | 46 | 3,1 | 2,6 | |||||
| NL4 | 250 | 28 30 32 35 38 | 62 82 | 85 | 48 | 8,69 | 3,6 | |||||
| NL5 | 315 | 5000 | 32 35 38 40 42 | 82 112 | 96 | 50 | 3 | 2° | 14,28 | 5,5 | ||
| NL6 | 400 | 40 42 45 48 | 82 112 | 100 | 52 | 18,34 | 6,8 | |||||
| NL7 | 630 | 3600 | 45 48 50 55 | 82 112 | 115 | 60 | ±0.6 | 56,5 | 9,8 | |||
| NL8 | 1250 | 48 50 55 60 63 65 | 112 142 | 141 | 72 | 98,55 | 26,5 | |||||
| NL9 | 2000 | 2000 | 60 63 65 70 71 75 80 | 142 172 | 175 | 6 | 93 | 4 | ±0.7 | 370,5 | 37,6 | |
| NL10 | 3150 | 1800 | 70 71 75 80 85 90 95 100 | 142 172 | 220 | 8 | 110 | 1156,8 | 55 | |||
| 212 | ||||||||||||
Q1: Sind Sie Handelsgesellschaft oder Hersteller?
: Wir sind Fabrik.
Q2: Stellen Sie Proben zur Verfügung? ist es frei oder Extra?
: : Ja könnten wir die Probe aber nicht für freies anbieten. Wirklich haben wir ein sehr gutes Preisprinzip, wenn Sie den Großauftrag kosten dann von der Probe sind Rückhol zu Ihnen machen.
Q3: Wie lang ist Ihre Lieferfrist?
: Im Allgemeinen ist es 10-15 Tage, wenn die Waren auf Lager sind. oder es ist 7-25 Tage, wenn die Waren nicht auf Lager sind, es ist entsprechend Quantität.
Q4: Wie lang ist Ihre Garantie?
: Unsere Garantie ist 12-monatig.
Q5: Haben Sie Kontrollverfahren für die Kopplung?
: Selbstkontrolle 100% bevor dem Verpacken
Q6. Was ist Ihre Zahlung?
: 1) 100% T/T. 2) 30% im Voraus, andere vor Versand. 3) L/C Q7: Kann ich einen Besuch zu Ihrer Fabrik vor dem Auftrag haben? : Sicher, willkommen unsere Fabrik besichtigen.
