| Herkunftsort | Hebei, China |
| Markenname | JUDE |
| Zertifizierung | CE & ISO |
| Modellnummer | GICLZ-Art |

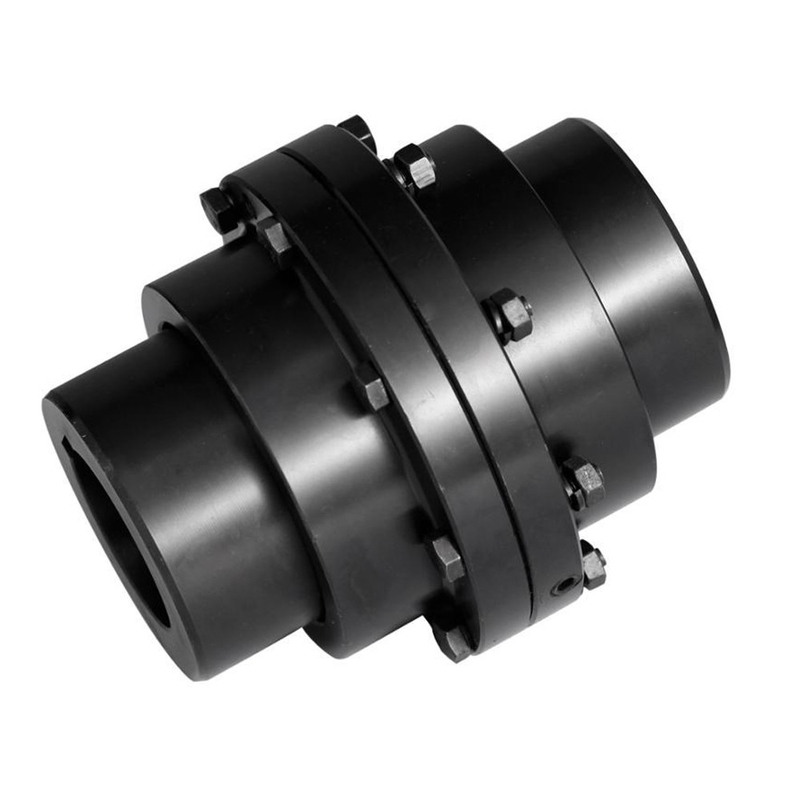

GIICLTypenwalzebogenzahnkupplungseigenschaften und -anwendungen: Sie hat eine kleine Menge von Achsenausgleich-Ausgleichsleistung und kann Erschütterung nicht abdämpfen und verringern. Kleines, großes Getriebedrehmoment in der Theorie, in der Bedarfsschmierung und -dichtung, aber in den hohen Geräuschen und im hohen Preis, wird sie verwendet, um zwei horizontale Koaxialwellen anzuschließen. Sie wird verwendet, um horizontale Koaxialkabel unter Bedingungen der langsamen und schweren Last, wie metallurgischer Maschinerie, Schwermaschinen, etc. anzuschließen. Es ist nicht für Hochgeschwindigkeits- und der Hochpräzision shafting Getriebe passend, und es ist nicht für die Arbeitsbedingungen des häufigen Beginnens und der veränderbaren Vorwärts- und Rückrotation passend.
GICL-Art - grundlegende Art (breite Art);
GIICL-Art - grundlegende Art (schmale Art);
GICLZ-Art--Zwischenwellenart (breite Art);
GIICLZ-Art - Zwischenwellenart (schmale Art);
GICL, GIICL-Art, benutzt für Direktanschluss von zwei Wellenenden;
GICLZ, GILZ-Art, benutzt für Langstreckenverbindung von zwei Wellen;
GCLD-Art -- Motorwelleerweiterungsart, benutzt für Motorwelleerweiterungsverbindung;
| Größe | Drehen Sie Tn KN.m | Geschwindigkeit (N) r/min | Bohren Sie d1, d2 | Länge L | D | D1 | D2 | D3 | B | C | Gewicht Kilogramm | |
| GICLZ1 | 0,63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2,5 | 5,4 |
| GICLZ2 | 1,12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2,5 | 10 |
| GICLZ3 | 2,24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 3 | 17 |
| GICLZ4 | 3,55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | 89 | 62 | 3 | 23 |
| GICLZ5 | 5 | 3300 | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 3 | 37 |
| GICLZ6 | 7,1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31,5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| GICLZ11 | 40 | 1880 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| GICLZ13 | 80 | 1530 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| GICLZ14 | 112 | 1300 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | 8 | 590 |
| GICLZ15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| GICLZ16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| GICLZ17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610 |
| GICLZ20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040 |
| GICLZ21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| GICLZ23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | 333 | 13 | 3340 |
Anwendung von GICLZ-TROMMEL-BOGENZAHNKUPPLUNGEN
1. sind GICLZ-TROMMEL-BOGENZAHNKUPPLUNGEN auf den Fall anwendbar, in dem das Ende der zwei Wellen weit weg von einander sind
Maschinerie 2.Printing/verpackende Maschinerie/umfangreiche mechanische Ausrüstung der Holzbearbeitungsmaschinerie usw.
|
Material |
45#/40Cr/42CrMo |
|
Farbe |
Irgendeine Farbe verfügbar |
|
Verpacken |
Sperrholzkiste |
Nanpi-Grafschaft Jehuda-Übertragungsausstattung, die Co. herstellt, Ltd. ist Unternehmen, die auf Forschungs- und Produktionskoppelung sich spezialisierten. Auch wir können neue Produkte und Masseproduktion entwickeln. Mit reicher Erfahrung Berufs-R&D-Team und verschiedene Ausrüstung in der Koppelung, hat sie überlegene Bedingungen zu erfülltem Ihre verschiedenen Anforderungen.
Firmenhauptprodukte sind-: alle Arten Koppelungen für Maschinerieindustrie ganz über dem Wort, wie elastischer radialkoppelung, ermüdeter Koppelung, Universalkupplung, Trommelbogenzahnkupplung, elastischer Koppelung der Pflaumenblumenform, Oldham-Koppelung der festen Kupplung, Rollenkettenkoppelung, Membrankoppelung, Kopplungsärmelstiftkoppelungen der spalte elastischen, elastischem Passstift, elastischer Passstiftkoppelung, Pumpenwellenkupplung, ETC….
Die Konzepte unserer Firma ist auf Qualität Live und entwickelt sich auf Ehre. Die Koppelung hat den Vorteil der hoher Qualität, niedriger Preis, Fertigwaremodelle. Unsere Firma ist Ihre beste Wahl, und wir schauen vorwärts, um mit Ihnen zusammenzuarbeiten.
Treten Sie mit uns jederzeit in Verbindung
