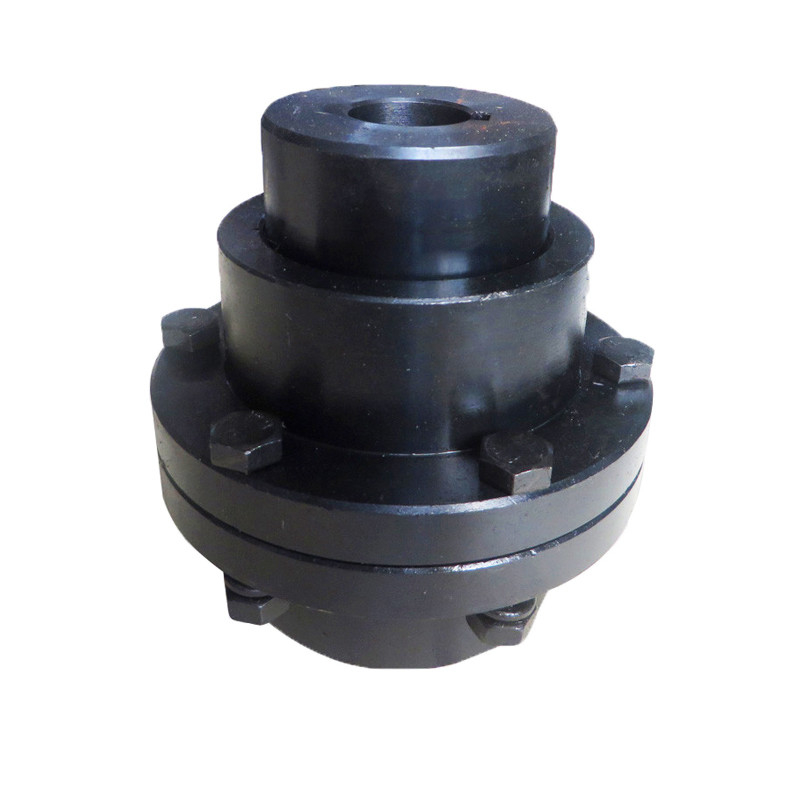

Flexible Bogenzahnkupplung
>
|
| Herkunftsort | Hebei, China |
| Markenname | JUDE |
Vorteile vonJUDASZahnkupplung
1.Hohes und stabiles Qualitätsniveau
2.Horizontal und vertikal installiert, ohne Verwendung von sozialen Tools.
3.Kostengünstige Wartung
4.Ausgleich von Axial-, Radial- und Winkelversatz.
5.Bequeme axiale Steckmontage.
6.NeinEmVersprödung bei niedriger Temperatur.
7.Gute Gleit- und Reibungseigenschaften.
8.Beständigkeit gegen chemische Korrosion.
9.ExcGute elektrische Isolierung
10. Weit verbreitet in verschiedenen mechanischen und hydraulischen Bereichen.
Anwendung von GICLZ TROMMELZAHNKUPPLUNGEN
1.GICLZ TROMMELZAHNKUPPLUNGEN sind für den Fall anwendbar, in dem die Enden der beiden Wellen weit voneinander entfernt sind
2.Druckmaschinen / Verpackungsmaschinen / Holzbearbeitungsmaschinen usw. mechanische Großgeräte
|
Material |
45#/40Cr/42CrMo |
|
Farbe |
Jede Farbe verfügbar |
|
Verpackung |
Sperrholzkiste |
| Größe | Drehmoment Tn KN.m | Drehzahl (n) U/min | Bohrung d1,d2 | Länge L | D | D1 | D2 | D3 | B | EIN | C | Gewicht (kg |
| GICLZ1 | 0,63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2.5 | 5.4 |
| GICLZ2 | 1.12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2.5 | 10 |
| GICLZ3 | 2.24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 3 | 17 |
| GICLZ4 | 3.55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | 89 | 62 | 3 | 23 |
| GICLZ5 | 5 | 3300 | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 3 | 37 |
| GICLZ6 | 7.1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31.5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| GICLZ11 | 40 | 1880 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| GICLZ13 | 80 | 1530 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| GICLZ14 | 112 | 1300 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | 8 | 590 |
| GICLZ15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| GICLZ16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| GICLZ17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610 |
| GICLZ20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040 |
| GICLZ21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| GICLZ23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | 333 | 13 | 3340 |
Nanpi County Jude Transmission Equipment Manufacturing Co., LTD.ist ein Unternehmen, das sich auf die Kopplung von Forschung und Produktion spezialisiert hat.Auch können wir neue Produkte und Massenproduktion entwickeln.Mit reicher Erfahrung, professionellem Forschungs- und Entwicklungsteam und verschiedenen Geräten in der Kopplung verfügt es über hervorragende Bedingungen, um Ihre unterschiedlichen Anforderungen zu erfüllen.
Die Hauptprodukte des Unternehmens sind: alle Arten von Kupplungen für die Maschinenindustrie auf der ganzen Welt, wie z , Kupplungsspalte elastische Hülsenstiftkupplungen, elastischer Passstift, elastische Passstiftkupplung, Pumpenwellenkupplung, etc..
Die Konzepte unseres Unternehmens leben von Qualität und entwickeln sich auf Ehre.Die Kupplung hat den Vorteil von hoher Qualität, niedrigem Preis und kompletten Produktmodellen. Unser Unternehmen ist Ihre beste Wahl und wir freuen uns auf die Zusammenarbeit mit Ihnen.
