| Herkunftsort | Hebei, China |
| Markenname | Jude |

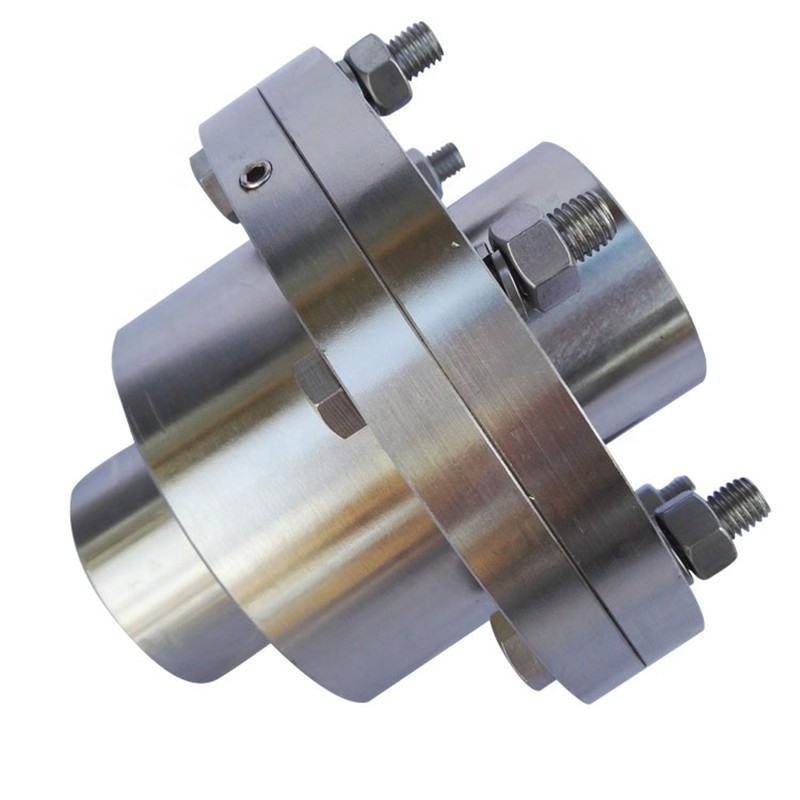

DasGICLZ Trommelgetriebe Zahnstarre Kupplungeignet sich für die beiden horizontalen Achswellen des Verbindungsmotors und der Maschine.Die GICLZ-Trommelzahnradkupplung hat eine bestimmte Winkelkompensation, die Arbeitsumgebungstemperatur beträgt -20 ~ +80 Grad, das Übertragungsnenndrehmoment beträgt 800-3500000 Nm, die Achslochkombination hat: Y / J1, J1 / J1 und Y / Trommelzahnradkupplung vom Typ Y und G 1 CLZ eignet sich für die beiden weit voneinander entfernten Enden der beiden Achsenden.
GICLZ1-GICLZ14
GICLZ15-GICLZ30
| Größe | Drehmoment Tn KN.m | Drehzahl (n) U/min | Bohrung d1,d2 | Länge L | D | D1 | D2 | D3 | B | EIN | C | Gewicht (kg |
| GICLZ1 | 0,63 | 4000 | 25-50 | 62-112 | 125 | 95 | 60 | 80 | 57 | 37 | 2.5 | 5.4 |
| GICLZ2 | 1.12 | 4000 | 30-60 | 82-142 | 144 | 120 | 75 | 95 | 67 | 44 | 2.5 | 10 |
| GICLZ3 | 2.24 | 4000 | 30-70 | 82-142 | 174 | 140 | 95 | 115 | 77 | 53 | 3 | 17 |
| GICLZ4 | 3.55 | 3600 | 40-75 | 112-142 | 196 | 165 | 115 | 130 | 89 | 62 | 3 | 23 |
| GICLZ5 | 5 | 3300 | 40-90 | 112-172 | 224 | 183 | 130 | 150 | 99 | 71 | 3 | 37 |
| GICLZ6 | 7.1 | 3000 | 60-95 | 142-172 | 241 | 200 | 145 | 170 | 109 | 80 | 4 | 47 |
| GICLZ7 | 10 | 2680 | 60-120 | 142-212 | 260 | 230 | 160 | 195 | 122 | 90 | 4 | 70 |
| GICLZ8 | 14 | 2500 | 65-120 | 142-212 | 282 | 245 | 175 | 210 | 132 | 96 | 5 | 82 |
| GICLZ9 | 18 | 2350 | 80-140 | 172-252 | 314 | 270 | 200 | 225 | 142 | 104 | 5 | 100 |
| GICLZ10 | 31.5 | 2150 | 80-160 | 172-302 | 346 | 300 | 220 | 250 | 165 | 124 | 5 | 150 |
| GICLZ11 | 40 | 1880 | 100-180 | 212-302 | 380 | 330 | 260 | 285 | 180 | 133 | 6 | 210 |
| GICLZ12 | 56 | 1680 | 120-200 | 212-352 | 442 | 380 | 290 | 325 | 208 | 156 | 6 | 290 |
| GICLZ13 | 80 | 1530 | 140-220 | 252-352 | 482 | 420 | 320 | 360 | 238 | 182 | 7 | 410 |
| GICLZ14 | 112 | 1300 | 160-250 | 302-410 | 520 | 465 | 360 | 410 | 266 | 207 | 8 | 590 |
| GICLZ15 | 160 | 1180 | 190-280 | 352-470 | 580 | 510 | 400 | 450 | 278 | 214 | 10 | 780 |
| GICLZ16 | 250 | 1000 | 200-320 | 352-470 | 680 | 595 | 465 | 500 | 320 | 250 | 10 | 1100 |
| GICLZ17 | 280 | 980 | 200-320 | 352-470 | 720 | 645 | 495 | 530 | 336 | 256 | 10 | 1210 |
| GICLZ18 | 355 | 900 | 240-340 | 410-550 | 775 | 675 | 520 | 540 | 351 | 262 | 10 | 1480 |
| GICLZ19 | 450 | 830 | 260-360 | 410-550 | 815 | 715 | 560 | 580 | 372 | 280 | 10 | 1610 |
| GICLZ20 | 500 | 790 | 280-380 | 470-550 | 855 | 755 | 585 | 600 | 393 | 297 | 13 | 2040 |
| GICLZ21 | 630 | 750 | 300-400 | 470-650 | 915 | 795 | 620 | 640 | 404 | 305 | 13 | 2400 |
| GICLZ22 | 710 | 720 | 340-420 | 550-650 | 960 | 840 | 665 | 680 | 415 | 316 | 13 | 2460 |
| GICLZ23 | 800 | 680 | 360-450 | 550-650 | 1010 | 890 | 710 | 720 | 435 | 333 | 13 | 3340 |
Nanpi County Jude Transmission Equipment Manufacturing Co., LTD.ist ein Unternehmen, das sich auf die Kopplung von Forschung und Produktion spezialisiert hat.Auch können wir neue Produkte und Massenproduktion entwickeln.Mit reicher Erfahrung, professionellem Forschungs- und Entwicklungsteam und verschiedenen Geräten in der Kopplung verfügt es über hervorragende Bedingungen, um Ihre unterschiedlichen Anforderungen zu erfüllen.
Die Hauptprodukte des Unternehmens sind: alle Arten von Kupplungen für die Maschinenindustrie auf der ganzen Welt, wie z , Kupplungsspalte elastische Hülsenstiftkupplungen, elastischer Passstift, elastische Passstiftkupplung, Pumpenwellenkupplung, etc..
Die Konzepte unseres Unternehmens leben von Qualität und entwickeln sich auf Ehre.Die Kupplung hat den Vorteil von hoher Qualität, niedrigem Preis und kompletten Produktmodellen. Unser Unternehmen ist Ihre beste Wahl und wir freuen uns auf die Zusammenarbeit mit Ihnen.
Treten Sie mit uns jederzeit in Verbindung
