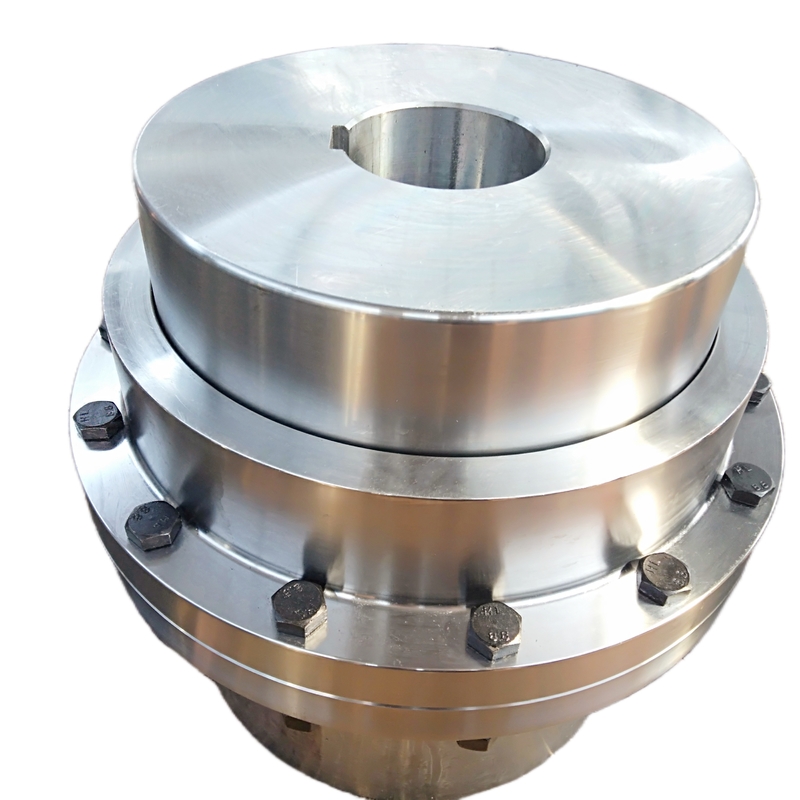

Flexible Bogenzahnkupplung
>
|
|
| Herkunftsort | Cangzhou-、 Porzellan |
| Markenname | jude |
| Zertifizierung | CE、ISO |
| Modellnummer | GIICL |
Bogenzahnkupplungen sind entworfen, um Drehmoment zwischen zwei Wellen zu übertragen, die nicht collinear sind. Sie bestehen gewöhnlich aus zwei flexiblen Gelenken-ein, die an jedem befestigt werden, Welle-die durch eine Spindel angeschlossen werden, oder an der dritten Welle. Die Bogenzahnkupplung schließt den Antriebsmotor an das Getriebe in den Hebemaschinenmechanismen an, aber sie kann das Getriebe direkt an kleinere Drahtseiltrommeln unter Verwendung einer angeflanschten Hälfte auch anschließen.
Im Hinblick auf ihren Entwurf übertragen Bogenzahnkupplungen Drehmoment über Naben mit gekrönten Verzahnungen, die in der dauerhaften Masche mit der geraden Verzahnung der Ärmel-ein entwerfen sind, die die höchste Drehmomentübertragung für das kleinste zur Verfügung stellt. Sie auch laufen an den hohen Geschwindigkeiten, passen sich an das weglaufende Muster AGMA an und entschädigen eckige, Radial- und axiale Wellenversetzung.
| Größe | Drehen Sie Tn Nanometer | Geschwindigkeit [n] r/min | Bohrung | Länge | D | H | C | Rotationsträgheit kg.m2 | Schmieröl ml | Gewicht Kilogramm | |
| Y, J1 | |||||||||||
| DL, d2 | L | ||||||||||
| GIICL1 | 355 | 4000 | 14-35 | 38-82 | 103 | 2,0 | 36 | 8 | 0.0035- 0,00375 | 51 | 3,1 |
| GIICL2 | 630 | 4000 | 16-45 | 38-112 | 115 | 2,0 | 42 | 8 | 0.00550- 0,00675 | 70 | 3,5 |
| GIICL3 | 1000 | 4000 | 22-56 | 38-112 | 127 | 2,0 | 44 | 8 | 0.010- 0,0113 | 68 | 7,0 |
| GIICL4 | 1600 | 4000 | 38-65 | 60-142 | 149 | 2,0 | 49 | 8 | 0.02-0.0245 | 87 | 12,2 |
| GIICL5 | 2800 | 4000 | 40-75 | 84-142 | 167 | 2,5 | 55 | 10 | 0.0378- 0,0433 | 125 | 18,0 |
| GIICL6 | 4500 | 4000 | 45-90 | 84-172 | 187 | 2,5 | 56 | 10 | 0.0663- 0,0843 | 148 | 26,5 |
| GIICL7 | 6300 | 3750 | 50-105 | 84-212 | 204 | 3,5 | 60 | 10 | 0.103-0.151 | 175 | 39,2 |
| GIICL8 | 9000 | 3300 | 55-115 | 84-212 | 230 | 3,0 | 67 | 12 | 0.167-0.241 | 268 | 49,7 |
| GIICL9 | 14000 | 3000 | 60-135 | 107-252 | 256 | 3,0 | 69 | 12 | 0.316-0.470 | 310 | 79,6 |
| GIICL10 | 20000 | 2650 | 65-150 | 107-252 | 287 | 3,5 | 78 | 14 | 0.511-0.745 | 472 | 101 |
| GIICL11 | 31500 | 2350 | 70-175 | 107-302 | 325 | 3,5 | 81 | 14 | 1.096-1.588 | 550 | 161 |
| GIICL12 | 45000 | 2100 | 75-200 | 107-352 | 362 | 4,0 | 89 | 16 | 1.623-3.055 | 695 | 213 |
| GIICL13 | 63000 | 1850 | 150-225 | 202-352 | 412 | 4,5 | 98 | 18 | 3.925-4.918 | 1019 | 315 |
| GIICL14 | 100000 | 1650 | 170-250 | 242-410 | 462 | 5,5 | 172 | 22 | 8.025-9.725 | 3900 | 476 |
| GIICL15 | 160000 | 1500 | 190-285 | 282-470 | 512 | 5,5 | 182 | 22 | 14.300- 17,45 | 3700 | 696 |
| GIICL16 | 224000 | 1300 | 220-320 | 282-470 | 580 | 7,0 | 209 | 28 | 23.925-29.1 | 4500 | 913 |
| GIICL17 | 315000 | 1200 | 250-365 | 330-550 | 644 | 7,0 | 198 | 28 | 43.095- 53,725 | 4900 | 1322 |
| GIICL18 | 450000 | 1050 | 280-400 | 380-650 | 726 | 8,0 | 222 | 28 | 78.525- 99,500 | 7000 | 1948 |
| GIICL19 | 630000 | 950 | 300-470 | 380-650 | 818 | 8,0 | 232 | 32 | 136.750- 175,5 | 8900 | 3026 |
Art angeflanschte Ärmel-doppelte Standardverpflichtung G20
Für Größen 1010G bis 1055 G,
| Größe① | Drehmoment-Bewertung (Ib-in)④ | Gewähren Sie Geschwindigkeit U/min⑤ | Max Bore⑥ | Min Bore⑦ | CpIgWtWith keine Bohrung (lbs) | Schmieröl-Gewicht (lbs) | B | C | D | F | H | J | M | GAP | ||
| Zehner-Klub | G20 | |||||||||||||||
| 1010G | 10.080 | 8.000 | 1,875 | 0,50 | 9 | 10 | 0,09 | 4,56 | 3,50 | 1,69 | 2,70 | 3,30 | 0,55 | 1,53 | 2,00 | 0,125 |
| 1015G | 20.790 | 6.500 | 2,375 | 0,75 | 17 | 20 | 0,16 | 6,00 | 4,00 | 1,94 | 3,40 | 4,14 | 0,75 | 1,88 | 2,40 | 0,125 |
| 1020G | 37.800 | 5.600 | 2,875 | 1,00 | 30 | 35 | 0,25 | 7,00 | 5,00 | 2,44 | 4,14 | 4,98 | 0,75 | 2,34 | 3,00 | 0,125 |
| 1025G | 66.150 | 5.000 | 3,625 | 1,25 | 55 | 65 | 0,50 | 8,38 | 6,25 | 3,03 | 5,14 | 6,10 | 0,86 | 2,82 | 3,60 | 0,188 |
| 1030G | 107.100 | 4.400 | 4,125 | 1,50 | 85 | 95 | 0,80 | 9,44 | 7,37 | 3,59 | 6,00 | 7,10 | 0,86 | 3,30 | 4,20 | 0,188 |
| 1035G | 163.800 | 3.900 | 4,875 | 2,00 | 135 | 150 | 1,20 | 11,00 | 8,63 | 4,19 | 7,00 | 8,32 | 1,12 | 3,84 | 5,10 | 0,250 |
| 1040G | 270.900 | 3.600 | 5,750 | 2,50 | 195 | 215 | 2,00 | 12,50 | 9,75 | 4,75 | 8,25 | 9,66 | 1,12 | 4,38 | 5,70 | 0,250 |
| 1045G | 371.700 | 3.200 | 6.750 | 3,00 | 280 | 300 | 2,30 | 13,62 | 10,93 | 5,31 | 9,25 | 1.079 | 1,12 | 4,84 | 6,50 | 0,312 |
| 1050G | 500.900 | 2.900 | 7,375 | 3,50 | 390 | 420 | 3,90 | 15,31 | 12,37 | 6,03 | 10,00 | 12,04 | 1,50 | 5,54 | 7,20 | 0,312 |
| 1055G | 655.200 | 2.650 | 8,250 | 4,00 | 525 | 550 | 4,90 | 16,75 | 13,56 | 6,62 | 11,00 | 13,16 | 1,50 | 6,22 | 8,00 | 0,312 |
| 1060G | 800,100 | 2,450 | 9,125 | 4,50 | 675 | 7,00 | 18,00 | 15,13 | 7,41 | 12,00 | 14,41 | KLO | 6,66 | 9,00 | 0,312 | |
Nanpi-Grafschaft Jehuda-Übertragungsausstattung, die Co. herstellt, Ltd. ist Unternehmen, die auf Forschungs- und Produktionskoppelung sich spezialisierten. Auch wir können neue Produkte und Masseproduktion entwickeln. Mit reicher Erfahrung Berufs-R&D-Team und verschiedene Ausrüstung in der Koppelung, hat sie überlegene Bedingungen zu erfülltem Ihre verschiedenen Anforderungen.
Firmenhauptprodukte sind-: alle Arten Koppelungen für Maschinerieindustrie ganz über dem Wort, wie elastischer radialkoppelung, ermüdeter Koppelung, Universalkupplung, Trommelbogenzahnkupplung, elastischer Koppelung der Pflaumenblumenform, Oldham-Koppelung der festen Kupplung, Rollenkettenkoppelung, Membrankoppelung, Kopplungsärmelstiftkoppelungen der spalte elastischen, elastischem Passstift, elastischer Passstiftkoppelung, Pumpenwellenkupplung, ETC….
Die Konzepte unserer Firma ist auf Qualität Live und entwickelt sich auf Ehre. Die Koppelung hat den Vorteil der hoher Qualität, niedriger Preis, Fertigwaremodelle. Unsere Firma ist Ihre beste Wahl, und wir schauen vorwärts, um mit Ihnen zusammenzuarbeiten.
