Flexible Bogenzahnkupplung
>
|
| Herkunftsort | Cangzhou-、 Porzellan |
| Markenname | jude |
| Zertifizierung | CE、ISO |
| Modellnummer | GICL |

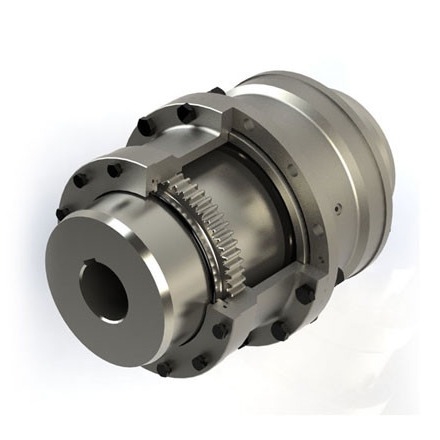

Die GICL-Trommelbogenzahnkupplung besteht aus einer halben Koppelung mit der gleichen Zahl von Zähnen, von Innenring und von äußeren Flansch. Die äußeren Zähne sind gerade Zähne und zwei Arten Trommelzähne. Der Zahn ist der äußere Bereich des Zahnes.
(1) erlaubt GIICL größere eckige Verschiebung (im Verhältnis zu gerader Zahnkoppelung), die Zahnkontaktzustände verbessern, die Getriebedrehmomentkapazität verbessern und Nutzungsdauer verlängern kann. Der Kontaktzustand der eckigen Verschiebung entlang der Zahnbreitenrichtung.
(2) der Radial-, axialen und Winkelabweichung und axialen Abweichung der Ausgleichsfähigkeit mit Kompaktbauweise, des kleinen Drehenradius, der großen Tragfähigkeit, des hohen Übertragungseffizienz-, lärmarmen und langenwartungszyklus;
(3) anwendbar auf die langsame und Hochlastsbedingungen, wie Metallurgie, Bergbau, Anheben und Transportindustrien sowie die Antriebsachse, die allgemeine Maschinerie und andere Maschinerie der petrochemischen Industrie.
GICL1-GICL14
GICL15-GICL30
| Größe | Drehen Sie Tn KN.m | Geschwindigkeit (n) r/min | Bohren Sie d1, d2 | Länge L | D | D1 | D2 | B | C | e | Gewicht Kilogramm | |||
| Y | J1 | Z | ||||||||||||
| GICL1 | 0,63 | 4000 | 25-38 | 44-82 | 125 | 95 | 60 | 115 | 75 | 2,5 | 15 | 22 | 30 | 6 |
| GICL2 | 1,12 | 4000 | 30-48 | 60-112 | 144 | 120 | 75 | 135 | 88 | 2,5 | 13,5 | 28 | 30 | 10 |
| GICL3 | 2,24 | 4000 | 40-60 | 84-142 | 174 | 140 | 95 | 155 | 106 | 3 | 17 | 28 | 30 | 18 |
| GICL4 | 3,55 | 3600 | 40-70 | 84-142 | 196 | 165 | 115 | 178 | 124 | 3 | 17 | 35 | 30 | 25 |
| GICL5 | 5 | 3300 | 40-75 | 84-142 | 224 | 183 | 130 | 198 | 142 | 3 | 20 | 35 | 30 | 38 |
| GICL6 | 7,1 | 3000 | 60-90 | 107-172 | 241 | 200 | 145 | 218 | 160 | 4 | 20 | 43 | 30 | 49 |
| GICL7 | 10 | 2680 | 60-95 | 107-172 | 160 | 230 | 160 | 244 | 180 | 4 | 22 | 43 | 30 | 70 |
| GICL8 | 14 | 2500 | 80-110 | 132-212 | 282 | 245 | 175 | 264 | 193 | 5 | 22 | 48 | 30 | 84 |
| GICL9 | 18 | 2350 | 80-125 | 132-212 | 314 | 270 | 200 | 284 | 208 | 5 | 22 | 49 | 30 | 110 |
| GICL10 | 31,5 | 2150 | 100-140 | 167-252 | 346 | 300 | 220 | 330 | 249 | 5 | 29 | 54 | 30 | 160 |
| GICL11 | 40 | 1880 | 100-150 | 167-252 | 380 | 330 | 260 | 360 | 267 | 6 | 29 | 54 | 40 | 220 |
| GICL12 | 56 | 1680 | 130-180 | 202-302 | 442 | 380 | 290 | 416 | 313 | 6 | 29 | 68 | 40 | 310 |
| GICL13 | 80 | 1530 | 160-200 | 242-352 | 482 | 420 | 320 | 476 | 364 | 7 | 32 | 70 | 40 | 420 |
| GICL14 | 112 | 1300 | 160-220 | 242-352 | 520 | 465 | 360 | 532 | 415 | 8 | 32 | 70 | 40 | 600 |
| GICL15 | 160 | 1180 | 190-250 | 282-410 | 580 | 510 | 400 | 556 | 429 | 10 | 34 | 80 | 40 | 790 |
| GICL16 | 250 | 1000 | 200-260 | 282-410 | 680 | 595 | 465 | 640 | 501 | 10 | 38 | 80 | 50 | 1140 |
| GICL17 | 280 | 980 | 240-300 | 330-470 | 720 | 645 | 495 | 672 | 512 | 10 | 39 | - | 50 | 1310 |
| GICL18 | 355 | 900 | 280-320 | 330-470 | 775 | 675 | 520 | 702 | 524 | 10 | 41 | - | 50 | 1630 |
| GICL19 | 450 | 830 | 280-340 | 380-550 | 815 | 715 | 560 | 744 | 560 | 10 | 41 | - | 50 | 1780 |
| GICL20 | 500 | 790 | 280-360 | 380-550 | 855 | 755 | 585 | 786 | 595 | 13 | 44 | - | 50 | 2270 |
| GICL21 | 630 | 750 | 300-380 | 380-550 | 915 | 795 | 620 | 808 | 611 | 13 | 44 | - | 50 | 2600 |
| GICL22 | 710 | 720 | 340-400 | 450-650 | 960 | 840 | 665 | 830 | 632 | 13 | 44 | - | 60 | 3040 |
| GICL23 | 800 | 680 | 360-420 | 450-650 | 1010 | 890 | 710 | 870 | 666 | 13 | 48 | - | 60 | 3670 |
Nanpi-Grafschaft Jehuda-Übertragungsausstattung, die Co. herstellt, Ltd. ist Unternehmen, die auf Forschungs- und Produktionskoppelung sich spezialisierten. Auch wir können neue Produkte und Masseproduktion entwickeln. Mit reicher Erfahrung Berufs-R&D-Team und verschiedene Ausrüstung in der Koppelung, hat sie überlegene Bedingungen zu erfülltem Ihre verschiedenen Anforderungen.
Firmenhauptprodukte sind-: alle Arten Koppelungen für Maschinerieindustrie ganz über dem Wort, wie elastischer radialkoppelung, ermüdeter Koppelung, Universalkupplung, Trommelbogenzahnkupplung, elastischer Koppelung der Pflaumenblumenform, Oldham-Koppelung der festen Kupplung, Rollenkettenkoppelung, Membrankoppelung, Kopplungsärmelstiftkoppelungen der spalte elastischen, elastischem Passstift, elastischer Passstiftkoppelung, Pumpenwellenkupplung, ETC….
Die Konzepte unserer Firma ist auf Qualität Live und entwickelt sich auf Ehre. Die Koppelung hat den Vorteil der hoher Qualität, niedriger Preis, Fertigwaremodelle. Unsere Firma ist Ihre beste Wahl, und wir schauen vorwärts, um mit Ihnen zusammenzuarbeiten.
Q1: Sind Sie Handelsgesellschaft oder Hersteller?
: Wir sind Fabrik.
Q2: Stellen Sie Proben zur Verfügung? ist es frei oder Extra?
: : Ja könnten wir die Probe aber nicht für freies anbieten. Wirklich haben wir ein sehr gutes Preisprinzip, wenn Sie den Großauftrag kosten dann von der Probe sind Rückhol zu Ihnen machen.
Q3: Wie lang ist Ihre Lieferfrist?
: Im Allgemeinen ist es 10-15 Tage, wenn die Waren auf Lager sind. oder es ist 7-25 Tage, wenn die Waren nicht auf Lager sind, es ist entsprechend Quantität.
Q4: Wie lang ist Ihre Garantie?
: Unsere Garantie ist 12-monatig.
Q5: Haben Sie Kontrollverfahren für die Kopplung?
: Selbstkontrolle 100% bevor dem Verpacken
Q6. Was ist Ihre Zahlung?
: 1) 100% T/T. 2) 30% im Voraus, andere vor Versand. 3) L/C Q7: Kann ich einen Besuch zu Ihrer Fabrik vor dem Auftrag haben? : Sicher, willkommen unsere Fabrik besichtigen.
