Flexible Bogenzahnkupplung
>
|
| Herkunftsort | Hebei, China |
| Markenname | Jude |
| Zertifizierung | ISO9001 |
| Modellnummer | WGP-Bremsscheibebogenzahnkupplung |

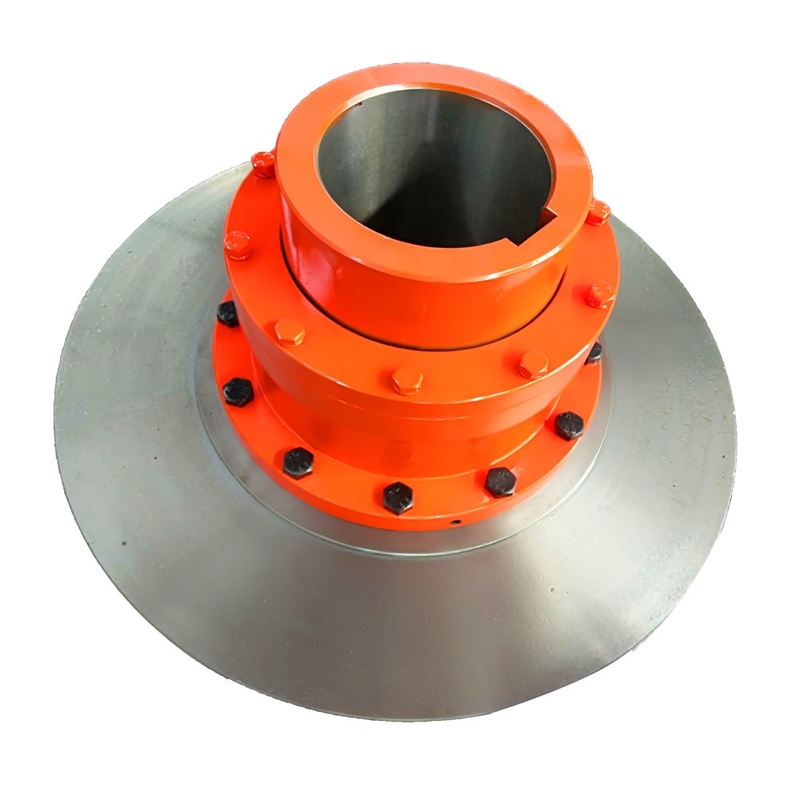

Die WGP-Trommelbogenzahnkupplung mit Bremsscheibe umfasst eine linke Buchse und eine rechte Buchse für die Verbindung der Leistungsaufnahmewelle und der Leistungsabgabewelle beziehungsweise. Das Ende der linken Buchse wird mit einem Trommelgang versehen. Die Verbindungsmuffe auf der Peripherie des linken Ärmels wird in den trommelförmigen Zähnen auf dem linken Ärmel durch seine inneren Zähne engagiert, und das Ende des rechten Ärmels wird mit einem Verbindungsflansch versehen, der mit der Verbindungsmuffe durch die Durchdringungsbolzen angeschlossen und geregelt wird. Die Bremsscheibe wird zwischen dem Verbindungsflansch und der Anschlussmuffe festgeklemmt und geregelt.
WGPTypenwalzebogenzahnkupplung mit Bremsscheibe wird aus innerem Hohlrad mit der gleichen Anzahl von Zähnen und halber Koppelung des Flansches mit den äußeren Zähnen verfasst. Die Außenverzahnungen werden in zwei Arten unterteilt: gerade Zähne und Trommelzähne. Die so genannten Trommelzähne werden von den kugelförmigen Oberflächen hergestellt. Die Mitte der kugelförmigen Oberfläche ist auf der Achse des Gangs. Größere eckige Verschiebung erlaubend (im Verhältnis zu der Geradzahnkoppelung), kann sie die Kontaktzustände der Zähne verbessern, die Fähigkeit zu verbessern, Drehmoment zu übertragen und dehnt die Nutzungsdauer aus. Der Kontaktzustand entlang der Zahnbreite mit eckiger Verschiebung.
Die Kopplungsstruktur u. der Parameter
| WGP-Bremsscheibe Bogenzahnkupplungs- |
||||||||||||||||
| Größe | Drehmoment | Geschwindigkeit | Bohrungs-Durchmesser | Länge | D | D2 | D4 | D0 | B | N | R | F | C | C1 | C2 | |
| Tn | [n] | |||||||||||||||
| N.m | r/min | d1, d2, DZ | Y | J1, Z1 | ||||||||||||
| WGP1 | 710 | 7500 | 12,14 | 32 | -- | 122 | 98 | 60 | 315 | 58 | 38 | 2 | 30 | 30 | -- | -- |
| 16.18.19 | 42 | -- | 20 | -- | -- | |||||||||||
| 20.22.24 | 52 | -- | 10 | -- | -- | |||||||||||
| 25,28 | 62 | 44 | 3 | 19 | 18 | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 12 | |||||||||||
| 40,42 | 112 | 84 | 3 | 29 | 12 | |||||||||||
| WGP2 | 1250 | 6700 | 22,24 | 52 | -- | 150 | 118 | 77 | 315 | 68 | 38 | 2,5 | 30 | 20 | -- | -- |
| 25,28 | 62 | -- | 10 | -- | -- | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
| 40.42.45.48 .50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
| WGP3 | 2500 | 6300 | 22,24 | 52 | -- | 170 | 140 | 90 | 355 | 80 | 49 | 2 | 30 | 33 | -- | -- |
| 25,28 | 62 | -- | 23 | -- | -- | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
| 40.42.45.48 .50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
| 60,63 | 142 | 107 | 3 | 36 | 16 | |||||||||||
| WGP4 | 4500 | 5600 | 30.32.35.38 | 82 | -- | 200 | 160 | 112 | 90 | 45 | 3 | 30 | 13 | -- | -- | |
| 40.42.45.48 .50.55.56 | 112 | 84 | 400 | 3 | 29 | 17 | ||||||||||
| 60.63.65.70 .71.75 | 142 | 107 | 450 | 3 | 36 | 17 | ||||||||||
| 80 | 172 | 132 | 500 | 3 | 41 | 17 | ||||||||||
| WGP5 | 7100 | 5300 | 30.32.35.38 | 82 | -- | 225 | 180 | 128 | 100 | 45 | 4 | 30 | 23 | -- | -- | |
| 40.42.45.48 .50.55.56 | 112 | 84 | 400 | 3 | 29 | 19 | ||||||||||
| 60.63.65.70 .71.75 | 142 | 107 | 450 | 3 | 36 | 19 | ||||||||||
| 80.85.90 | 172 | 132 | 500 | 3 | 41 | 19 | ||||||||||
| WGP6 | 10000 | 5000 | 32.35.38 | 82 | -- | 245 | 200 | 145 | 112 | 44 | 4 | 30 | 35 | -- | -- | |
| 40.42.45.48 .50.55.56 | 112 | -- | 450 | 5 | -- | -- | ||||||||||
| 60.63.65.70 .71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
| 80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
| 100 | 212 | 167 | 630 | 5 | 48 | 20 | ||||||||||
| WGP7 | 14000 | 4500 | 32.35.38 | 82 | -- | 272 | 230 | 160 | 122 | 44 | 4 | 30 | 45 | -- | -- | |
| 40.42.45.48 .50.55.56 | 112 | -- | 450 | 15 | -- | -- | ||||||||||
| 60.63.65.70 .71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
| 80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
| 100,110 | 212 | 167 | 710 | 5 | 48 | 20 | ||||||||||
| WGP8 | 20000 | 4250 | 55,56 | 112 | -- | 290 | 245 | 176 | 500 | 136 | 44 | 5 | 30 | 29 | -- | -- |
| 60.63.65.70 .71.75 | 142 | 107 | 560 | 5 | 38 | 34 | ||||||||||
| 80.85.90.96 | 172 | 132 | 630 | 5 | 43 | 20 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 38 | ||||||||||
| WGP9 | 25000 | 4000 | 65.70.71.75 | 142 | 107 | 315 | 265 | 190 | 500 | 140 | 58 | 5 | 30 | 5 | 38 | 28 |
| 80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 28 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
| 130,140 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
| WGP10 | 40000 | 3550 | 75 | 142 | -- | 355 | 300 | 225 | 165 | 58 | 6 | 30 | 28 | -- | -- | |
| 80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 38 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
| 130.140.150 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
| 160 | 302 | 242 | 5 | 63 | 28 | |||||||||||
| WGP11 | 56000 | 3000 | 85.90.95 | 172 | -- | 412 | 345 | 256 | 180 | 58 | 6 | 40 | 15 | -- | -- | |
| 100.110.120.125 | 212 | 167 | 710 | 8 | 51 | 32 | ||||||||||
| 130.140.150 | 252 | 202 | 800 | 8 | 56 | 32 | ||||||||||
| 160.170.180 | 302 | 242 | 900 | 8 | 56 | 32 | ||||||||||
| WGZ12 | 80000 | 2800 | 120,125 | 212 | 167 | 440 | 375 | 288 | 210 | 58 | 7 | 40 | 8 | 51 | 45 | |
| 130.140.150 | 252 | 202 | 710 | 8 | 56 | 32 | ||||||||||
| 160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
| 190,200 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
| WGP13 | 112000 | 2500 | 145,150 | 252 | 202 | 490 | 425 | 320 | 235 | 58 | 8 | 50 | 8 | 56 | 38 | |
| 160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
| 190.200.220 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
| WGP14 | 160000 | 2300 | 160.170.180 | 302 | 242 | 545 | 462 | 362 | 265 | 65 | 9 | 50 | 10 | 68 | 32 | |
| 190.200.220 | 352 | 282 | 800 | 10 | 78 | 32 | ||||||||||
| 240.250.260 | 410 | 330 | 900 | 10 | -- | 10 | ||||||||||
Die Bremsscheibe-Spezifikationen
| WGP-Bremsscheibe-Größeneinheit: Millimeter | |||||||||
| Durchmesser | Stärke | Höhe | D5 maximal | Gewicht Kilogramm | Trägheit kg.m ² | ||||
| D0 | T | k | S | Ⅰ | Ⅱ | Ⅰ | Ⅱ | Ⅰ | Ⅱ |
| 315 | 15 | 10 | 42 | 180 | 155 | 8,5 | 6,7 | 0,116 | 0,11 |
| 355 | 15 | 10 | 54 | 200 | 175 | 11,4 | 9,9 | 0,192 | 0,178 |
| 400 | 15 | 14 | 54 | 255 | 230 | 15,2 | 12,4 | 0,32 | 0,287 |
| 450 | 15 | 16 | 54 | 305 | 280 | 19,7 | 15,6 | 0,55 | 0,462 |
| 500 | 15 | 18 | 54 | 325 | 295 | 25 | 20 | 0,83 | 0,712 |
| 560 | 15 | 18 | 54 | 350 | 320 | 30,7 | 25,6 | 1,28 | 1,127 |
| 630 | 15 | 20 | 54 | 400 | 360 | 38,8 | 33 | 2,06 | 1,826 |
| 710 | 15 | 20 | 54 | 480 | 450 | 46,5 | 39,4 | 3,32 | 2,912 |
| 800 | 15 | 24 | 70 | 540 | 500 | 67,8 | 52,7 | 5,87 | 4,81 |
| 900 | 15 | 24 | 70 | 600 | 560 | 86,6 | 70,3 | 9,3 | 7,852 |
| 1000 | 15 | 30 | 80 | 620 | 560 | 128,8 | 115,1 | 17,4 | 15,65 |
