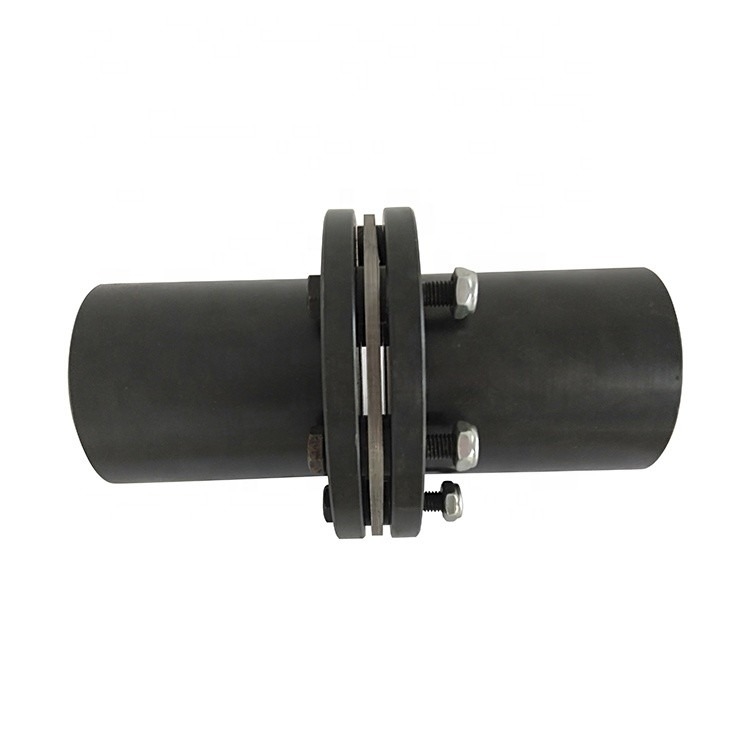

flexible Membrankoppelung
>
|
|
| Herkunftsort | Cangzhou-、 Porzellan |
| Markenname | jude |
| Zertifizierung | CE、ISO |
| Modellnummer | JMII |
Beschreibung
Flexible Membrankoppelung erzielt flexibles Getriebe durch elastische Deformation des hochfesten legierten Stahls mit dünner Platte. Es bedeutet, dass diese elastische Membrankoppelung Drehmoment vom Außendurchmesser der Platte dem Innendurchmesser übermittelt, und dann von innen zum Außendurchmesser. Die Verformung der Platte aus Durchmesser zum Außendurchmesser heraus vollendet die Versetzung.
Anwendung
Flexible Membrankoppelung kann in der Metallurgie, im Stahlwalzen, im Bergwerk, in der chemischen Industrie, im Schiffbau, in der Pumpe, im Gebläse und in anderen Industrien breit benutzt werden.
Eigenschaften
Unitized Plattenstapel
Unbegrenztes Leben, wenn Sie richtig übereingestimmt werden
Torsionally steif ohne irgendeine hintere Peitsche
Kein Bedarf an der Schmierung oder an der Wartung
Keine Verschleißteile und hoher Widerstand zu den rauen Umweltbedingungen
Größere Größen sind auf Anfrage verfügbar
|
Kraftübertragung |
0,1 – 70 MW |
|
Geschwindigkeiten |
bis 80 000 U/min |
|
Drehmoment |
bis 1 500 000 Nanometer |
|
Entwurfsmodelle |
einzelne Membran Doppelmembran |
|
Verbindungsart |
Innerhalb der Nabe Äußere Nabe Flansch |
|
Membran-Ärmelverbindung |
Weggelaufen |
| JMII-Art industrielle Kopplungsleistung Daten der Membran/Diskette | ||||||||||||
| Größe | Drehmoment | Spitzendrehmoment | Max Speed | Bohrungsdurchmesser | Bohrung LEN | D | DI | t | Dreh- Steifheit | Gewicht | Rotationsalträgheit | |
| Tn /N.m | Tmax /N.m | nmax r/min | d1, d2 | JI Y | EMPFEHLEN Sie sich | x10 | Kilogramm | kg.m2 | ||||
| L | L | |||||||||||
| JMI 1 | 40 | 63 | 10700 | 14-28 | 27-62 | 35 | 80 | 39 | 8±0.2 | 0,37 | 0,9 | (Ich (1 (1 (1H |
| JMII 2 | 63 | 100 | 9300 | 20-38 | 38-82 | 40 | 92 | 53 | 0,45 | 1,4 | 0,0011 | |
| JMII 3 | 100 | 200 | 8400 | 25-45 | 44-112 | 45 | 102 | 63 | 0,56 | 2,1 | 0,002 | |
| JMII 4 | 250 | 400 | 6700 | 30-55 | 60-112 | 55 | 128 | 77 | ll±0.3 | 0,81 | 4,2 | 0,006 |
| JMII 5 | 500 | 800 | 5900 | 35-65 | 60-142 | 65 | 145 | 91 | 1,2 | 6,4 | 0,012 | |
| JMII 6 | 800 | 1250 | 5100 | 40-75 | 84-142 | 75 | 168 | 105 | 14±0.3 | 1,42 | 9,6 | 0,024 |
| JMII 7 | 1000 | 2000 | 4750 | 45-80 | 84-172 | 80 | 180 | 112 | 15±0.4 | 1,9 | 12,5 | 0,0365 |
| JMII 8 | 1600 | 3150 | 4300 | 50-85 | 84-172 | 200 | 120 | 2,35 | 15,5 | 0,057 | ||
| JMII 9 | 2500 | 4000 | 4200 | 55-85 | 84-172 | 205 | 20±0.4 | 2,7 | 16,5 | 0,065 | ||
| JMII 10 | 3150 | 5000 | 4000 | 55-90 | 84-172 | 90 | 215 | 128 | 3,02 | 19,5 | 0,083 | |
| JMII 11 | 4000 | 6300 | 3650 | 60-95 | 107-172 | 100 | 235 | 132 | 23±0.5 | 3,46 | 25 | 0,131 |
| JMII 12 | 5000 | 8000 | 3400 | 60-100 | 107-212 | 250 | 145 | 3,67 | 30 | 0,174 | ||
| JMII 13 | 6300 | 10000 | 3200 | 63-110 | 107-212 | 110 | 270 | 155 | 5,2 | 36 | 0,239 | |
| JMII 14 | 8000 | 12500 | 2850 | 65-110 | 107-212 | 115 | 300 | 162 | 27±0.6 | 7,8 | 45 | 0,38 |
| JMII 15 | 10000 | 16000 | 2700 | 70-125 | 107-212 | 125 | 320 | 176 | 8,43 | 55 | 0,5 | |
| JMII 16 | 12500 | 20000 | 2450 | 75-130 | 107-252 | 140 | 350 | 186 | 32±0.7 | 10,23 | 75 | 0,85 |
| JMII 17 | 16000 | 25000 | 2300 | 80-140 | 132-252 | 145 | 370 | 203 | 10,97 | 85 | 1,1 | |
| JMII 18 | 20000 | 31500 | 2150 | 90-160 | 132-302 | 165 | 400 | 230 | 13,07 | 115 | 1,65 | |
| JMII 19 | 25000 | 40000 | 1950 | 100-170 | 167-302 | 175 | 440 | 245 | 38±0.9 | 14,26 | 150 | 2,69 |
| JMII 20 | 31500 | 50000 | 1850 | 110-180 | 167-302 | 185 | 460 | 260 | 22,13 | 170 | 3,28 | |
| JMII 21 | 35500 | 56000 | 1800 | 120-200 | 167-282 | 200 | 480 | 280 | 23,7 | 200 | 4,28 | |
| JMII 22 | 40000 | 63000 | 1700 | 130-200 | 202-352 | 210 | 500 | 295 | 24,6 | 230 | 5,18 | |
| JMII 23 | 50000 | 80000 | 1600 | 140-220 | 202-352 | 220 | 540 | 310 | 44±1 | 29,71 | 275 | 7,7 |
| JMII 24 | 63000 | 100000 | 1450 | 150-240 | 202-410 | 240 | 600 | 335 | 50±1.2 | 32,64 | 380 | 9,3 |
| JMII 25 | 80000 | 125000 | 1400 | 160-250 | 242-352 | 255 | 620 | 350 | 50±1.2 | 37,69 | 410 | 15,3 |
| JMII 26 | 90000 | 140000 | 1300 | 180-260 | 242-410 | 275 | 660 | 385 | 50,43 | 510 | 20,9 | |
| JMII 27 | 112000 | 180000 | 1200 | 190-280 | 282-470 | 295 | 720 | 410 | 60±1.4 | 71,51 | 620 | 32,4 |
| JMII 28 | 140000 | 200000 | 1150 | 220-300 | 282-470 | 300 | 740 | 420 | 93,37 | 680 | 36 | |
| JMII 29 | 160000 | 224000 | 1100 | 240-320 | 330-470 | 320 | 770 | 450 | 114,53 | 780 | 43,9 | |
| JMII 30 | 180000 | 280000 | 1050 | 250-340 | 330-550 | 350 | 820 | 490 | 130,76 | 950 | 60,5 | |
Nanpi-Grafschaft Jehuda-Übertragungsausstattung, die Co. herstellt, Ltd. ist Unternehmen, die auf Forschungs- und Produktionskoppelung sich spezialisierten. Auch wir können neue Produkte und Masseproduktion entwickeln. Mit reicher Erfahrung Berufs-R&D-Team und verschiedene Ausrüstung in der Koppelung, hat sie überlegene Bedingungen zu erfülltem Ihre verschiedenen Anforderungen.
Firmenhauptprodukte sind-: alle Arten Koppelungen für Maschinerieindustrie ganz über dem Wort, wie elastischer radialkoppelung, ermüdeter Koppelung, Universalkupplung, Trommelbogenzahnkupplung, elastischer Koppelung der Pflaumenblumenform, Oldham-Koppelung der festen Kupplung, Rollenkettenkoppelung, Membrankoppelung, Kopplungsärmelstiftkoppelungen der spalte elastischen, elastischem Passstift, elastischer Passstiftkoppelung, Pumpenwellenkupplung, ETC….
Die Konzepte unserer Firma ist auf Qualität Live und entwickelt sich auf Ehre. Die Koppelung hat den Vorteil der hoher Qualität, niedriger Preis, Fertigwaremodelle. Unsere Firma ist Ihre beste Wahl, und wir schauen vorwärts, um mit Ihnen zusammenzuarbeiten.
