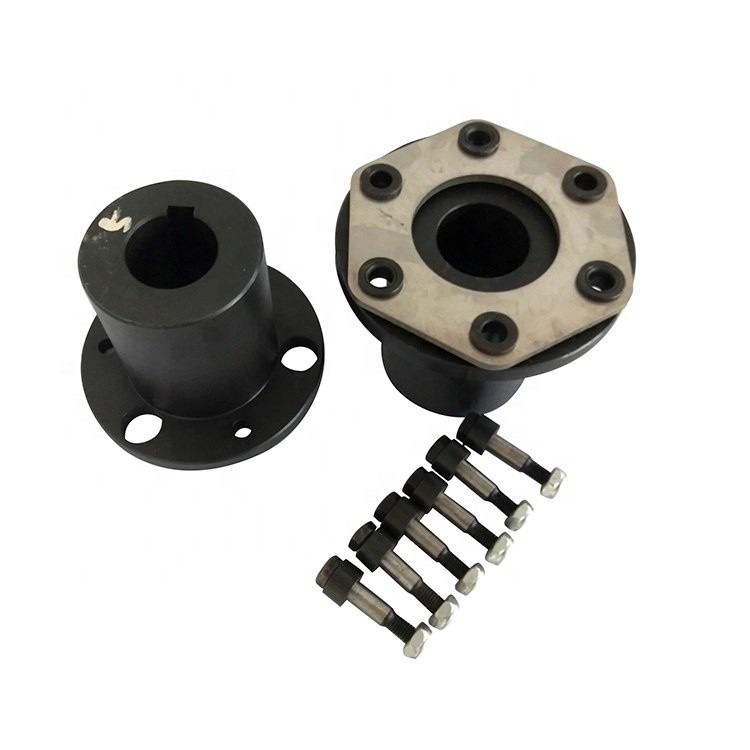

flexible Membrankoppelung
>
|
|
| Herkunftsort | Cangzhou-、 Porzellan |
| Markenname | jude |
| Zertifizierung | CE、ISO |
| Modellnummer | JMI |
|
Kraftübertragung |
0,1 – 70 MW |
|
Geschwindigkeiten |
bis 80 000 U/min |
|
Drehmoment |
bis 1 500 000 Nanometer |
|
Entwurfsmodelle |
einzelne Membran Doppelmembran |
|
Verbindungsart |
Innerhalb der Nabe Äußere Nabe Flansch |
|
Membran-Ärmelverbindung |
Weggelaufen |
| Größe | Drehmoment | Maximales Drehmoment | Geschwindigkeit | Bohrung | Länge | D | Torsion | t | Trägheit | m | |||
| Tn | Tmax | [n] | d | C | Ich | / Kilogramm ≈ | |||||||
| /N·m | /N·m | /r·Minute | (H7) | Y-Art | J, J1, | L empfahl sich | /N·m·rad-1 | Kilogramm·m2 ≈ | |||||
| Art Z | |||||||||||||
| L | L | L1 | |||||||||||
| JMI1 | 25 | 80 | 6000 | 14 | 32 | - | J1 27 Z1 20 | 35 | 90 | 1 × 104 | 8,8 | 0,0007 | 1 |
| 16, 18, 19 | 42 | 30 | |||||||||||
| 20, 22 | 52 | 38 | |||||||||||
| JMI2 | 63 | 180 | 5000 | 18, 19 | 42 | - | 30 | 45 | 100 | 1,4 × 104 | 9,5 | 0,001 | 1,3 |
| 20, 22, 24 | 52 | 38 | |||||||||||
| 25 | 62 | 44 | |||||||||||
| JMI3 | 100 | 315 | 5000 | 20, 22, 24 | 52 | - | 38 | 50 | 120 | × 1,87 104 | 11 | 0,0024 | 2,3 |
| 25, 28 | 62 | 44 | |||||||||||
| 30 | 82 | 60 | |||||||||||
| JMI4 | 160 | 500 | 4500 | 24 | 52 | - | 38 | 55 | 130 | 3,12 × 104 | 12,5 | 0,0037 | 3,3 |
| 25, 28 | 62 | 44 | |||||||||||
| 30, 32, 35 | 82 | 60 | |||||||||||
| JMI5 | 250 | 710 | 4000 | 28 | 62 | - | 44 | 60 | 150 | 4,32 × 104 | 14 | 0,0083 | 5,3 |
| 30-32-35 | 82 | 60 | |||||||||||
| 40 | 112 | 84 | |||||||||||
| JMI6 | 400 | 1120 | 3600 | 32, 35, 38 | 82 | 82 | 60 | 65 | 170 | 6,88 × 104 | 15,5 | 0,0159 | 8,7 |
| 40, 42, 45 | 112 | - | 84 | ||||||||||
| , 48, 50 | |||||||||||||
| JMI7 | 630 | 1800 | 3000 | 40, 42 | 112 | 112 | 84 | 70 | 210 | 10,35 × 104 | 19 | 0,0432 | 14,3 |
| 45, 45, 50 | - | ||||||||||||
| , 55, 56 | |||||||||||||
| 60 | 142 | 107 | |||||||||||
| JMI8 | 1000 | 2500 | 2800 | 45, 48 | 112 | 112 | 84 | 80 | 240 | 16,11 × 104 | 22,5 | 0,0879 | 22 |
| 50, 55, 56 | - | ||||||||||||
| 60-63-65 | 142 | 107 | |||||||||||
| JMI9 | 1600 | 4000 | 2500 | 55, 56 | 112 | 112 | 84 | 85 | 260 | 26,17 × 104 | 24 | 0,1415 | 29 |
| 60, 63, 65 | 142 | - | 107 | ||||||||||
| , 70, 71, 75 | |||||||||||||
| 80 | 172 | 132 | |||||||||||
| JMI10 | 2500 | 6300 | 2000 | 63, 65, 70 | 142 | 142 | 107 | 90 | 280 | 7,88 × 104 | 17 | 0,2974 | 52 |
| , 71, 75 | |||||||||||||
| 80-85-90 | 172 | - | 132 | ||||||||||
| JMI11 | 4000 | 9000 | 1800 | 75 | 142 | 142 | 107 | 95 | 300 | 10,49 × 104 | 19,5 | 0,4782 | 69 |
| 80-85-90 | 172 | - | 132 | ||||||||||
| 100, 110 | 212 | 167 | |||||||||||
| JMI12 | 6300 | 12500 | 1600 | 90, 95 | 172 | - | 132 | 120 | 340 | 14,07 × 104 | 23 | 0,8067 | 94 |
| 100, 110 | 212 | 167 | |||||||||||
| , 120, 125 | |||||||||||||
| JMI13 | 10000 | 18000 | 1400 | 100, 110 | 212 | - | 167 | 135 | 380 | 19,23 × 104 | 28 | 1,7053 | 128 |
| , 120, 125 | |||||||||||||
| 130, 140 | 252 | 202 | |||||||||||
| JMI14 | 16000 | 28000 | 1200 | 120, 125 | 212 | - | 167 | 150 | 420 | 30,01 × 104 | 31 | 2,6832 | 184 |
| 130, 140, 150 | 252 | 202 | |||||||||||
| 160 | 302 | 242 | |||||||||||
| JMI15 | 25000 | 40000 | 1120 | 140, 150 | 252 | - | 202 | 180 | 480 | 47,46 × 104 | 37,5 | 4,8015 | 263 |
| 160, 170, 180 | 302 | 242 | |||||||||||
| JMI16 | 40000 | 56000 | 1000 | 160, 170, 180 | 302 | - | 242 | 200 | 560 | 68,09 × 104 | 41 | 9,4118 | 384 |
| 190, 200 | 352 | 282 | |||||||||||
| JMI17 | 63000 | 80000 | 900 | 190, 200, 220 | 352 | - | 282 | 220 | 630 | 101,3 × 104 | 47 | 18,3753 | 561 |
| 240 | 410 | 330 | |||||||||||
| JMI18 | 100000 | 125000 | 800 | 220 | 352 | - | 282 | 250 | 710 | 161,4 × 104 | 54,5 | 28,2033 | 723 |
| 240, 250, 260 | 410 | 330 | |||||||||||
| JMI19 | 160000 | 200000 | 700 | 250, 260 | 410 | - | 330 | 280 | 800 | 79,3 × 104 | 48 | 66,5813 | 1267 |
| 280.300.320 | 470 | 380 | |||||||||||
Q1: Sind Sie Handelsgesellschaft oder Hersteller?
: Wir sind Fabrik.
Q2: Stellen Sie Proben zur Verfügung? ist es frei oder Extra?
: : Ja könnten wir die Probe aber nicht für freies anbieten. Wirklich haben wir ein sehr gutes Preisprinzip, wenn Sie den Großauftrag kosten dann von der Probe sind Rückhol zu Ihnen machen.
Q3: Wie lang ist Ihre Lieferfrist?
: Im Allgemeinen ist es 10-15 Tage, wenn die Waren auf Lager sind. oder es ist 7-25 Tage, wenn die Waren nicht auf Lager sind, es ist entsprechend Quantität.
Q4: Wie lang ist Ihre Garantie?
: Unsere Garantie ist 12-monatig.
Q5: Haben Sie Kontrollverfahren für die Kopplung?
: Selbstkontrolle 100% bevor dem Verpacken
Q6. Was ist Ihre Zahlung?
: 1) 100% T/T. 2) 30% im Voraus, andere vor Versand. 3) L/C Q7: Kann ich einen Besuch zu Ihrer Fabrik vor dem Auftrag haben? : Sicher, willkommen unsere Fabrik besichtigen.
