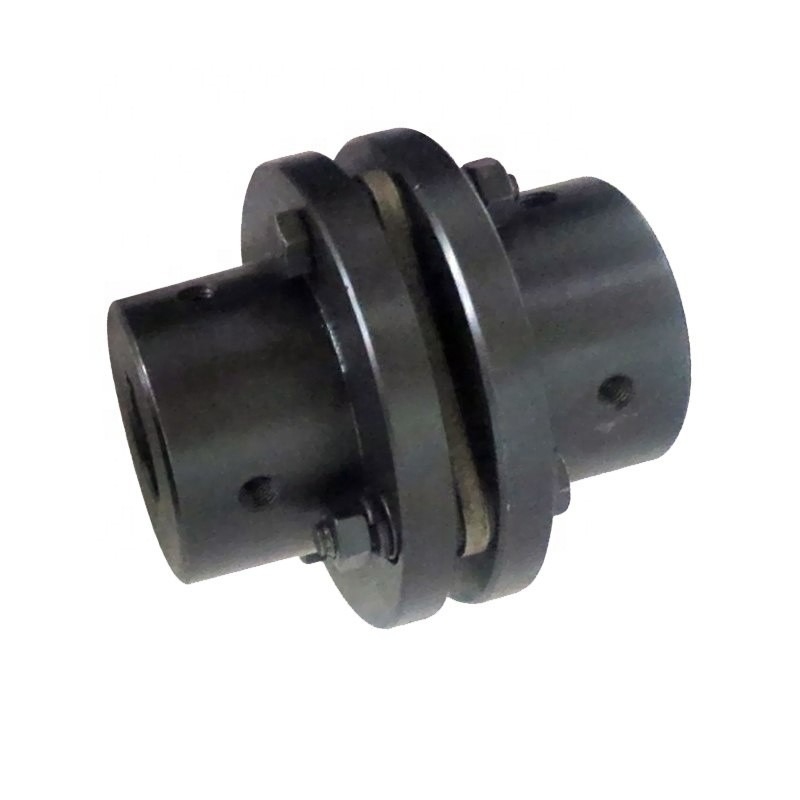

Stahl Platten-Membranwellen-flexible Koppelung JM-Reihen-45#
  • Stahl Platten-Membranwellen-flexible Koppelung JM-Reihen-45#
  • Stahl Platten-Membranwellen-flexible Koppelung JM-Reihen-45#
  • Stahl Platten-Membranwellen-flexible Koppelung JM-Reihen-45#
Stahl Platten-Membranwellen-flexible Koppelung JM-Reihen-45#

Stahl Platten-Membranwellen-flexible Koppelung JM-Reihen-45#

Herkunftsort Cangzhou-、 Porzellan
Markenname jude
Zertifizierung CE、ISO
Modellnummer JMII
Produkt-Details
Anwendbare Industrien:
Hotels, Kleidergeschäfte, Baumaterial-Geschäfte, Produktionsanlage, Maschinerie-Reparaturwerkstätten
Struktur:
Diskette
Flexibel oder steif:
Flexibel
Standard- oder nichtstandardisiert:
Standard
Material:
Stahl
Produktname:
Plattenwellenkupplung der hohen Qualität flexible Membran
Oberflächenbehandlung:
Karburierung, schwärzend, Galvanisierung und löschen.
Wärmebehandlung:
Löschende Hochfrequenzwärmebehandlung
Körper-Material:
Stahl 45#
Norminal-Drehmoment:
25-160000
U/min:
80-12500
Farbe:
Besonders angefertigt
Eigenschaft:
Lange Lebensdauer
Geschwindigkeit:
bis 80 000 U/min
Kraftübertragung:
0.1-70 mw
Hervorheben:

Platten-Wellen-flexible Koppelung

,

Membranwellen-flexible Koppelung

Produkt-Beschreibung

Plattenwellenkupplung der hohen Qualität flexible Membran

Produkt-Beschreibung
JM-Reihenmembranflexible Koppelung ist in der Sachanlagenindustrie, in der Metallurgie, in den Bergwerken, im Erdöl, im chemischen, elektrischen Strom, im Schiffbau-, Anhebentransport, im Gewebe, in der Leichtindustrie, in der landwirtschaftlichen Maschinerie, in den Druckmaschinen und in der Wasserpumpe, im Ventilator, in etc. im Getriebe der Energiemaschine weitverbreitet.

Die Haupteigenschaften der JM-Reihen-Membrankoppelung:

1. Ausgleichszweiachsenversetzung der Fähigkeit und der Zahnart Koppelung kann sein viel mehr als eine doppelte Winkelverschiebung, Radialverschiebung vom kleinen, das flexibel und eine bestimmte axiale, Radial- und eckige Verschiebung erlauben.
2. offensichtlicher Dämpfungseffekt, keine Geräusche, keine Abnutzung.
3. hohe Übertragungseffizienz, bis 99,86%. Besonders passend für mittleres und Hochgeschwindigkeitsgetriebe der hohen Leistung.
4. passen Sie sich hoher Temperatur (- 80+300) und rauer Umwelt an und kann im Schock, in der Erschütterung, in der Sicherheit und in den dynamischen Zuständen sein.
5. einfache Struktur-, leichte, kleine, bequemeversammlung und Zerlegung. Ohne sich zu bewegen, kann die Maschine auseinandergebaut werden (mit Zwischenart), kein Bedarf der Schmierung.
6., genau die Drehzahl zu übermitteln, hat die Operation nicht sich schlecht, kann für das Getriebe der Präzisionsmaschinerie verwendet werden gedreht.



Kraftübertragung

0,1 – 70 MW

Geschwindigkeiten

bis 80 000 U/min

Drehmoment

bis 1 500 000 Nanometer

Entwurfsmodelle

einzelne Membran

Doppelmembran

Verbindungsart

Innerhalb der Nabe

Äußere Nabe

Flansch

Membran-Ärmelverbindung

Weggelaufen

       Stahl Platten-Membranwellen-flexible Koppelung JM-Reihen-45# 0Stahl Platten-Membranwellen-flexible Koppelung JM-Reihen-45# 1

      Stahl Platten-Membranwellen-flexible Koppelung JM-Reihen-45# 2



JMII-Art industrielle Kopplungsleistung Daten der Membran/Diskette
Größe Drehmoment Spitzendrehmoment Max Speed Bohrungsdurchmesser Bohrung LEN D DI t Dreh- Steifheit Gewicht Rotationsalträgheit
Tn /N.m Tmax /N.m nmax r/min d1, d2 JI Y EMPFEHLEN Sie sich x10 Kilogramm kg.m2
L L
JMI 1 40 63 10700 14-28 27-62 35 80 39 8±0.2 0,37 0,9 (Ich (1 (1 (1H
JMII 2 63 100 9300 20-38 38-82 40 92 53   0,45 1,4 0,0011
JMII 3 100 200 8400 25-45 44-112 45 102 63   0,56 2,1 0,002
JMII 4 250 400 6700 30-55 60-112 55 128 77 ll±0.3 0,81 4,2 0,006
JMII 5 500 800 5900 35-65 60-142 65 145 91   1,2 6,4 0,012
JMII 6 800 1250 5100 40-75 84-142 75 168 105 14±0.3 1,42 9,6 0,024
JMII 7 1000 2000 4750 45-80 84-172 80 180 112 15±0.4 1,9 12,5 0,0365
JMII 8 1600 3150 4300 50-85 84-172   200 120   2,35 15,5 0,057
JMII 9 2500 4000 4200 55-85 84-172   205   20±0.4 2,7 16,5 0,065
JMII 10 3150 5000 4000 55-90 84-172 90 215 128   3,02 19,5 0,083
JMII 11 4000 6300 3650 60-95 107-172 100 235 132 23±0.5 3,46 25 0,131
JMII 12 5000 8000 3400 60-100 107-212   250 145   3,67 30 0,174
JMII 13 6300 10000 3200 63-110 107-212 110 270 155   5,2 36 0,239
JMII 14 8000 12500 2850 65-110 107-212 115 300 162 27±0.6 7,8 45 0,38
JMII 15 10000 16000 2700 70-125 107-212 125 320 176   8,43 55 0,5
JMII 16 12500 20000 2450 75-130 107-252 140 350 186 32±0.7 10,23 75 0,85
JMII 17 16000 25000 2300 80-140 132-252 145 370 203   10,97 85 1,1
JMII 18 20000 31500 2150 90-160 132-302 165 400 230   13,07 115 1,65
JMII 19 25000 40000 1950 100-170 167-302 175 440 245 38±0.9 14,26 150 2,69
JMII 20 31500 50000 1850 110-180 167-302 185 460 260   22,13 170 3,28
JMII 21 35500 56000 1800 120-200 167-282 200 480 280   23,7 200 4,28
JMII 22 40000 63000 1700 130-200 202-352 210 500 295   24,6 230 5,18
JMII 23 50000 80000 1600 140-220 202-352 220 540 310 44±1 29,71 275 7,7
JMII 24 63000 100000 1450 150-240 202-410 240 600 335 50±1.2 32,64 380 9,3
JMII 25 80000 125000 1400 160-250 242-352 255 620 350 50±1.2 37,69 410 15,3
JMII 26 90000 140000 1300 180-260 242-410 275 660 385   50,43 510 20,9
JMII 27 112000 180000 1200 190-280 282-470 295 720 410 60±1.4 71,51 620 32,4
JMII 28 140000 200000 1150 220-300 282-470 300 740 420   93,37 680 36
JMII 29 160000 224000 1100 240-320 330-470 320 770 450   114,53 780 43,9
JMII 30 180000 280000 1050 250-340 330-550 350 820 490   130,76 950 60,5







Über uns

Stahl Platten-Membranwellen-flexible Koppelung JM-Reihen-45# 3

Nanpi-Grafschaft Jehuda-Übertragungsausstattung, die Co. herstellt, Ltd. ist Unternehmen, die auf Forschungs- und Produktionskoppelung sich spezialisierten. Auch wir können neue Produkte und Masseproduktion entwickeln. Mit reicher Erfahrung Berufs-R&D-Team und verschiedene Ausrüstung in der Koppelung, hat sie überlegene Bedingungen zu erfülltem Ihre verschiedenen Anforderungen.

Firmenhauptprodukte sind-: alle Arten Koppelungen für Maschinerieindustrie ganz über dem Wort, wie elastischer radialkoppelung, ermüdeter Koppelung, Universalkupplung, Trommelbogenzahnkupplung, elastischer Koppelung der Pflaumenblumenform, Oldham-Koppelung der festen Kupplung, Rollenkettenkoppelung, Membrankoppelung, Kopplungsärmelstiftkoppelungen der spalte elastischen, elastischem Passstift, elastischer Passstiftkoppelung, Pumpenwellenkupplung, ETC….

Die Konzepte unserer Firma ist auf Qualität Live und entwickelt sich auf Ehre. Die Koppelung hat den Vorteil der hoher Qualität, niedriger Preis, Fertigwaremodelle. Unsere Firma ist Ihre beste Wahl, und wir schauen vorwärts, um mit Ihnen zusammenzuarbeiten.

Stahl Platten-Membranwellen-flexible Koppelung JM-Reihen-45# 4



Umbauten:

Flexible Membranstahlkoppelung,

Doppelte Disketten-flexible Membrankoppelung,

Gebläse-flexible Membrankoppelung
