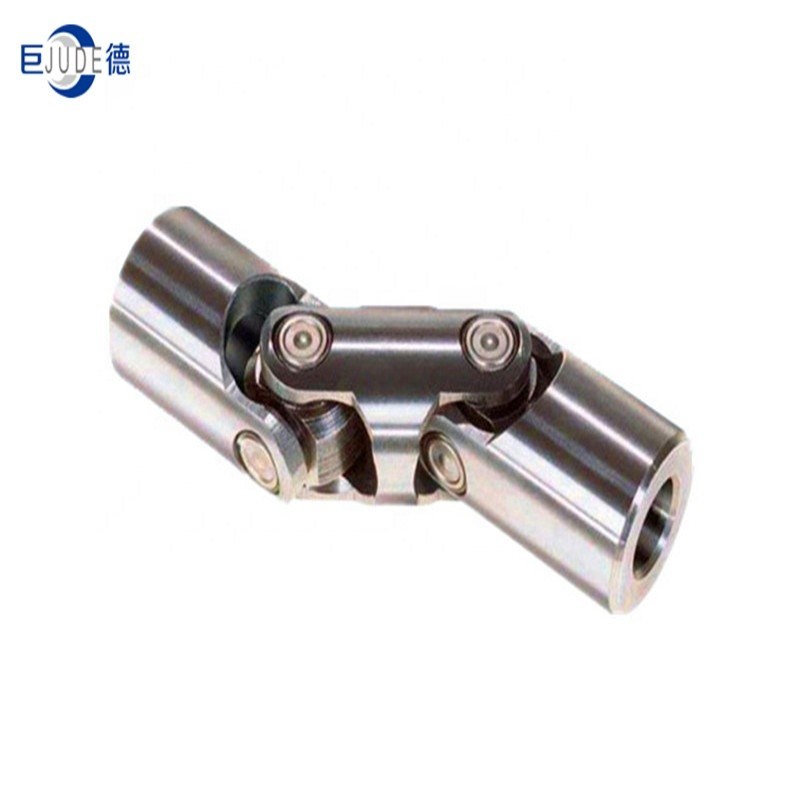

Kardangelenk-Wellenkupplung
>
|
| Herkunftsort | Cangzhou-、 Porzellan |
| Markenname | jude |
| Zertifizierung | CE、ISO |
Quergemeinsame flexible angeflanschte Wellenkupplungs-teleskopische kundengebundene allgemeinhingröße
SWC-WF Art Kardangelenkwellenkupplung ist eine Art vom allgemein verwendetsten mit den Eigenschaften seiner Struktur kann nicht in der gleichen Achse oder Achsenwinkel oder größere axiale Bewegung von zwei großer gleichwinkliger ununterbrochener Drehgeschwindigkeit und zuverlässig von Übergangsdrehmoment und -bewegung. Sie kann in der Metallurgie, im Anheben, im Transport, im Bergbau, im Erdöl, im Schiffbau, in der Kohle, im Gummi, in der Papiermaschinerie und in anderer Schwermaschinenindustriemaschineriewelle im Getriebedrehmoment weitverbreitet sein.
| Modell | Taktischer Durchmesser | Nennmoment | Fatique | Achsenrotation | Ausdehnung | Lmin | Größe | Drehträgheit | Gewicht | ||||||||||
| D | Tn | Drehmoment | β | Länge | Millimeter | kg.m2 | Kilogramm | ||||||||||||
| Millimeter | kN·m | Tf | (°) | LS | |||||||||||||||
| kN·m | Millimeter | D1 | D2 | D3 | Lm | Nd | k | t | g | Lmin | Zunahme | Lmin | Zunahme | ||||||
| js11 | H7 | b | 100mm | 100mm | |||||||||||||||
| h9 | |||||||||||||||||||
| SWC180BF | 180 | 20 | 10 | ≤25 | 100 | 810 | 155 | 105 | 114 | 110 | 8-17 | 17 | 5 | 24 | 7 | 0,267 | 0,007 | 80 | 2,8 |
| SWC200BF | 200 | 32 | 16 | ≤15 | 110 | 860 | 170 | 120 | 127 | 135 | 8-17 | 19 | 5 | 28 | 8 | 0,505 | 0,013 | 109 | 3,6 |
| SWC225BF | 225 | 40 | 20 | ≤15 | 140 | 920 | 196 | 135 | 152 | 120 | 8-17 | 20 | 5 | 32 | 9 | 0,788 | 0,0234 | 138 | 4,9 |
| SWC250BF | 250 | 63 | 31,5 | ≤15 | 140 | 1035 | 218 | 150 | 168 | 140 | 8-19 | 25 | 6 | 40 | 12,5 | 1,445 | 0,0277 | 196 | 5,3 |
| SWC285BF | 285 | 90 | 45 | ≤15 | 140 | 1190 | 245 | 170 | 194 | 160 | 8-21 | 27 | 7 | 40 | 15 | 2,873 | 0,051 | 295 | 6,3 |
| SWC315BF | 315 | 125 | 63 | ≤15 | 140 | 1315 | 280 | 185 | 219 | 180 | 10-23 | 32 | 8 | 40 | 15 | 5,094 | 0,795 | 428 | 8 |
| SWC350BF | 350 | 180 | 90 | ≤15 | 150 | 1410 | 310 | 210 | 267 | 194 | 10-23 | 35 | 8 | 50 | 16 | 9,195 | 0,2219 | 932 | 15 |
| SWC390BF | 390 | 250 | 125 | ≤15 | 170 | 1590 | 345 | 235 | 267 | 215 | 10-25 | 40 | 8 | 70 | 18 | 16,62 | 0,2219 | 817 | 15 |
| SWC440BF | 440 | 355 | 180 | ≤15 | 190 | 1875 | 390 | 255 | 325 | 260 | 16-28 | 42 | 10 | 80 | 20 | 28,24 | 0,4744 | 1290 | 21,7 |
| SWC490BF | 490 | 500 | 250 | ≤15 | 190 | 1985 | 435 | 275 | 325 | 270 | 16-31 | 47 | 12 | 90 | 22,5 | 46,33 | 0,4744 | 1631 | 21,7 |
| SWC550BF | 550 | 710 | 355 | ≤15 | 240 | 2300 | 492 | 320 | 426 | 305 | 16-31 | 50 | 12 | 100 | 22,5 | 86,98 | 1,357 | 2567 | 34 |
| SWC620BF | 620 | 1000 | 500 | ≤15 | 240 | 2500 | 555 | 380 | 426 | 340 | 16-38 | 55 | 12 | 100 | 25 | 147,5 | 1,375 | 3267 | 34 |
