Flanschfeste kupplung
>
|
| Herkunftsort | Cangzhou-、 Porzellan |
| Markenname | jude |
| Zertifizierung | CE、ISO |

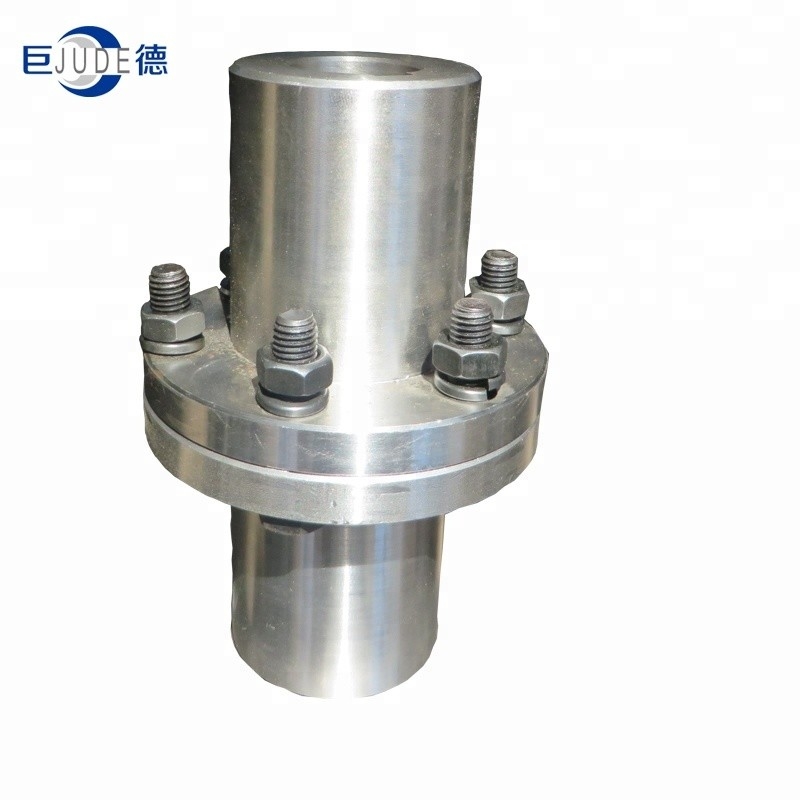

Der flansch-festen Kupplung YL YLD fertigte Standardkohlenstoffstahl besonders an
YLD-Art Scheibenkupplung (alias Scheibenkupplung) ist der Gebrauch von Bolzen, zwei scheibenartige halbe Koppelungen des Flansches (Flansch) anzuschließen. Die zwei Hälftekoppelungen werden beziehungsweise an die zwei Wellen mit einem Schlüssel angeschlossen, um die Verbindung mit zwei Wellen zu verwirklichen und Drehmoment und Sport zu übertragen.
YLD-Art Scheibenkupplung hat einfache Struktur, bequeme Herstellung, niedrige Kosten, zuverlässige Arbeit, einfache Versammlung und Zerlegung, Wartung und großes Getriebedrehmoment, das hohe zentrierende Genauigkeit der zwei Wellen sicherstellen kann. Sie wird im Allgemeinen für Lasten verwendet. Stabiles, Hochgeschwindigkeits- oder der Hochpräzision shafting Getriebe.
YLD-Art Scheibenkupplung hat nicht Radial-, axiale und eckige Ausgleichsleistung. Wenn die zentrierende Genauigkeit der zwei Wellen nicht während des Gebrauches garantiert werden kann, werden die Nutzungsdauer, die Getriebegenauigkeit und die Sendefrequenz der Koppelung verringert. Ursachenerschütterung und -geräusche.
| Größe | Drehmoment | Geschwindigkeit r/min | Bohrung d (h7) | Wellenlochlänge L | D | D1 | Bolzen | L0 | Trägheit | Gewicht | |||
| Tn (N·m) | Y-Art | Art J1 | Quantität | Durchmesser M | (kg.m2) | (Kilogramm) | |||||||
| Stahl | Stahl | n | Y-Art | Art J1 | |||||||||
| YL1 YLD1 | 10 | 13000 | 10 | 25 | 22 | 71 | 53 | 3 (3) | M6 | 54 | 48 | 0,0018 | 0,94 |
| 11 | |||||||||||||
| 12 | 32 | 27 | 68 | 58 | |||||||||
| 14 | |||||||||||||
| 16 | 42 | 30 | 88 | 64 | |||||||||
| 18 | |||||||||||||
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| YL2 YLD2 | 16 | 12000 | 12 | 32 | 27 | 80 | 64 | 4 (4) | M6 | 68 | 58 | 0,0035 | 1,5 |
| 14 | |||||||||||||
| 16 | 42 | 30 | 88 | 64 | |||||||||
| 18 | |||||||||||||
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| YL3 YLD3 | 25 | 10000 | 14 | 32 | 27 | 90 | 69 | 3 (3) | M8 | 68 | 58 | 0,006 | 1,99 |
| 16 | 42 | 30 | |||||||||||
| 18 | |||||||||||||
| 19 | 88 | 64 | |||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| 24 | 128 | 92 | |||||||||||
| YL4 YLD4 | 40 | 9500 | 18 | 42 | 30 | 100 | 80 | 3 (3) | M8 | 88 | 64 | 0,0093 | 2,47 |
| 19 | |||||||||||||
| 20 | 52 | 38 | 108 | 80 | |||||||||
| 22 | |||||||||||||
| 24 | |||||||||||||
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| YL5 YLD5 | 63 | 9000 | 22 | 52 | 38 | 105 | 85 | 4 (4) | M8 | 108 | 80 | 0,013 | 3,19 |
| 24 | |||||||||||||
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| YL6 YLD6 | 100 | 8000 | 24 | 52 | 38 | 110 | 90 | 4 (4) | M8 | 108 | 80 | 0,017 | 3,99 |
| 25 | 62 | 44 | 128 | 92 | |||||||||
| 28 | |||||||||||||
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| 35 | |||||||||||||
| YL7 YLD7 | 160 | 7600 | 28 | 62 | 44 | 120 | 95 | 4 (3) | M10 | 128 | 92 | 0,029 | 5,66 |
| 30 | 82 | 60 | 168 | 124 | |||||||||
| 32 | |||||||||||||
| 35 | |||||||||||||
| 38 | |||||||||||||
| 40 | 112 | 84 | 228 | 172 | |||||||||
| YL8 YLD8 | 250 | 7000 | 32 | 82 | 60 | 130 | 105 | 4 (3) | M10 | 169 | 125 | 0,043 | 7,29 |
| 35 | |||||||||||||
| 38 | |||||||||||||
| 40 | 112 | 84 | 229 | 173 | 6,53 | ||||||||
| 42 | |||||||||||||
| 45 | |||||||||||||
| YL9 YLD9 | 630 | 6800 | 38 | 82 | 60 | 140 | 115 | 6 (3) | M10 | 169 | 125 | 0,064 | 9,53 |
| 112 | 84 | 229 | 173 | ||||||||||
| 40 | |||||||||||||
| 42 | |||||||||||||
| 45 | |||||||||||||
| 48 | |||||||||||||
| 50 | |||||||||||||
| YL10 YLD10 | 630 | 6000 | 45 | 160 | 130 | 6 (4) | M12 | 0,112 | 12,46 | ||||
| 48 | |||||||||||||
| 50 | |||||||||||||
| 55 | |||||||||||||
| 56 | |||||||||||||
| 60 | 142 | 107 | 289 | 219 | |||||||||
| YL11 YLD11 | 1000 | 5300 | 50 | 112 | 84 | 180 | 150 | 8 (4) | M12 | 229 | 173 | 0,205 | 17,97 |
| 55 | |||||||||||||
| 56 | |||||||||||||
| 60 | 142 | 107 | 289 | 219 | |||||||||
| 63 | |||||||||||||
| 65 | |||||||||||||
| 70 | |||||||||||||
| YL12 YLD12 | 1600 | 4700 | 60 | 200 | 170 | 12 (6) | M12 | 0,443 | 30,62 | ||||
| 63 | |||||||||||||
| 65 | |||||||||||||
| 70 | |||||||||||||
| 71 | |||||||||||||
| 75 | |||||||||||||
| 80 | 52 | 38 | 349 | 269 | 0,463 | 29,52 | |||||||
| YL13 YLD13 | 2500 | 4300 | 70 | 142 | 107 | 220 | 185 | 8 (6) | M16 | 289 | 219 | 0,646 | 35,58 |
| 71 | |||||||||||||
| 75 | |||||||||||||
| 80 | 172 | 132 | 349 | 269 | |||||||||
| 85 | |||||||||||||
| 90 | |||||||||||||
| YL14 YLD14 | 4000 | 4800 | 80 | 172 | 132 | 250 | 215 | 12 (8) | M16 | 350 | 270 | 1,353 | 57,13 |
| 85 | |||||||||||||
| 90 | |||||||||||||
| 95 | |||||||||||||
| 100 110 | 212 | 167 | 430 | 340 | |||||||||
| YL15 YLD15 | 6300 | 3400 | 90 | 172 | 132 | 290 | 250 | 12 (6) | M20 | 350 | 270 | 2,854 | 89,59 |
| 95 | |||||||||||||
| 100 110 120 125 | 212 | 167 | 430 | 340 | |||||||||
| YL16 YLD16 | 10000 | 3000 | 100 110 120 125 | 340 | 290 | 12 (6) | M24 | 5,271 | 119,57 | ||||
| 130 140 | 252 | 202 | 510 | 410 | |||||||||
| YL17 YLD17 | 14000 | 2600 | 120 125 | 212 | 167 | 380 | 330 | 12 (6) | M24 | 430 | 340 | 9,139 | 171,71 |
| 130 140 150 | 252 | 202 | 510 | 410 | |||||||||
| 160 | 302 | 242 | 610 | 490 | |||||||||
| YL18 YLD18 | 20000 | 2300 | 140 150 | 252 | 202 | 420 | 360 | 12 (6) | M30 | 510 | 410 | 17,883 | 263,5 |
| 160 170 180 | 302 | 242 | 610 | 490 | |||||||||
