Verjüngungs-Gitter-Koppelung
>
|
| Herkunftsort | Cangzhou-、 Porzellan |
| Markenname | jude |
| Zertifizierung | CE、ISO |

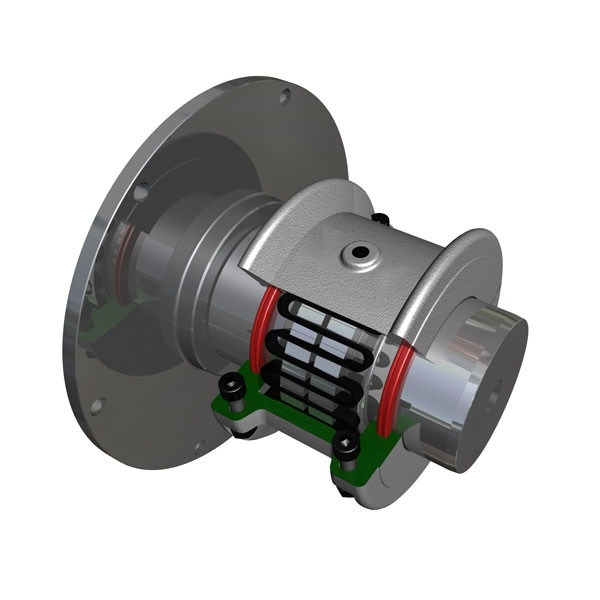

Gitter-Koppelung/Serpentinenfrühling, der bibby verbindene flexible Koppelung /the mit Bremsscheibe JSP verbindet
Eigenschaften der JSP-Gitterkoppelung:
1. Horizontaler aufgeteilter Abdeckungsentwurf, ideal für begrenzten Raum
2. Erlaubt einfachen Zugang zum Gitterfrühling
3. Gut angepasst für die Umkehrung von Anwendungen
4. Leichtgewichtler druckgegossene Aluminiumgitterabdeckung
5. Entworfen für Leichtigkeit des Wartungs- und Gitterfrühlingsersatzes
6. Hochfeste Gitterfrühlinge stellen überlegene Kopplungsleistung und längeres Kopplungsleben sicher
7. Austauschbar mit industriekompatiblen Gitterkoppelungen
JUDE Shaft-Koppelungen werden in der Servoantriebstechnik, Werkzeugmaschinen, Verpackenmaschinerie, Automatisierungssysteme, Druckmaschinen, Industrieroboter benutzt, Steuerung und Positionierungstechnologie und -allgemeiner Maschinenbau.
Ausführliche Bilder
|
| Größe | Drehmoment Tm/N-m | Geschwindigkeit [n] (r/min) | Bremse | Bohrung d | Länge | D | D1 | C | Gewichtskilogramm | Öleinspritzung | ||
| DURCHMESSER D0 | Breite B | L | L1 | |||||||||
| JSP1 | 200 | 3800 | 315 | 30 | 20-50 | 63 | 88 | 150 | 125 | 3 | 9,579 | 0,086 |
| JSP2 | 315 | 3200 | 25-63 | 76 | 88 | 162 | 133 | 12,349 | 0,1135 | |||
| JSP3 | 630 | 2800 | 30-75 | 88 | 88 | 193 | 152 | 19,794 | 0,1725 | |||
| JSP4 | 1000 | 2700 | 400 | 35-85 | 98 | 88 | 212 | 179 | 28,42 | 0,254 | ||
| JSP5 | 1800 | 2400 | 40-100 | 120 | 119 | 250 | 216 | 6 | 47,76 | 0,427 | ||
| JSP6 | 2800 | 2200 | 450 | 50-110 | 127 | 146 | 270 | 241 | 64,922 | 0,5085 | ||
| JSP7 | 4500 | 2000 | 500 | 60-125 | 150 | 149 | 308 | 276 | 91,35 | 0,729 | ||
| JSP8 | 6300 | 1800 | 560 | 70-150 | 162 | 152 | 346 | 295 | 131,66 | 0,908 | ||
| JSP9 | 9000 | 1600 | 630 | 80-180 | 184 | 158 | 384 | 330 | 184,798 | 1,135 | ||
| JSP10 | 12500 | 1500 | 800 | 90-200 | 182 | 183 | 453 | 368 | 253,332 | 1,9068 | ||
| JSP11 | 16000 | 1300 | 900 | 100-220 | 198 | 198 | 500 | 400 | 336,414 | 2,8148 | ||
