Flexible Bogenzahnkupplung
>
|
|
| Herkunftsort | Cangzhou-、 Porzellan |
| Markenname | jude |
| Zertifizierung | CE、ISO |
| Modellnummer | Bogenzahnkupplung der Trommel-WGP5 mit Bremsscheibe 400mm 450mm 500mm |

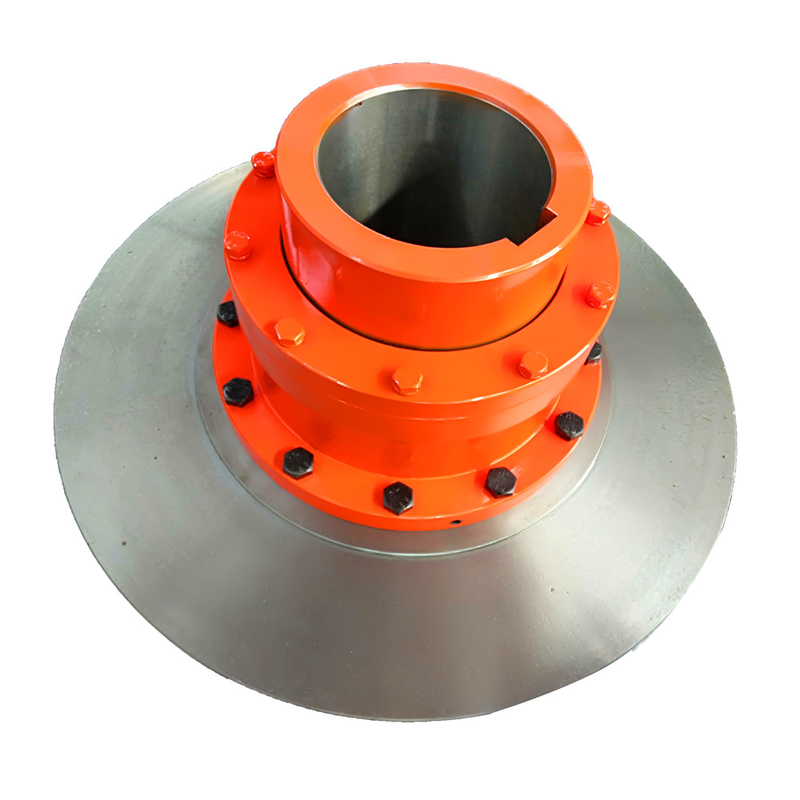

Trommel-Bogenzahnkupplung mit Bremsscheibe (WGP)
Mit der Bremsscheibe- und Trommelbogenzahnkupplung enthält die Koppelung a werden verwendet, um die Leistungsaufnahme anzuschließen und Abtriebswelle eines linken Ärmels und des rechten Ärmels im linken Ärmel des Endes wird mit einem trommelförmigen Gangsatz, eine Verbindungsmuffe in der linken Ärmelperipherie durch den trommelförmigen Gangzahn versehen und der innere Ärmel auf dem links das Verpflichtungsende, das rechter Ärmel mit einem Verbindungsflansch, dem Verbindungsflansch und der Verbindungsmuffe durch die durchgehende Bolzenverbindungsfixierung, eine Bremsscheibe versehen wird, wird festgeklemmt und geregelt zwischen dem Verbindungsflansch und der Verbindungsmuffe, mit Bremsscheibe und Trommelbogenzahnkupplung hat die Vorteile der einfachen Struktur, bequeme Installation, die Bremsscheibe wird mit dem rechten Ärmel angeschlossen, der steif sind, Bremslast und Erschütterung während des bremsenden Prozesses, der durch den rechten Ärmel und nicht auf der Zahnradeingriffleistung des Trommelgangschadens aufgenommen wird, und Bremsscheibe ihrer Stabilität wird auch erheblich verbessert, um die Zuverlässigkeit der Operation sicherzustellen.
Die Kopplungsstruktur u. der Parameter
| WGP-Bremsscheibe Bogenzahnkupplungs- |
||||||||||||||||
| Größe | Drehmoment | Geschwindigkeit | Bohrungs-Durchmesser | Länge | D | D2 | D4 | D0 | B | N | R | F | C | C1 | C2 | |
| Tn | [n] | |||||||||||||||
| N.m | r/min | d1, d2, DZ | Y | J1, Z1 | ||||||||||||
| WGP1 | 710 | 7500 | 12,14 | 32 | -- | 122 | 98 | 60 | 315 | 58 | 38 | 2 | 30 | 30 | -- | -- |
| 16.18.19 | 42 | -- | 20 | -- | -- | |||||||||||
| 20.22.24 | 52 | -- | 10 | -- | -- | |||||||||||
| 25,28 | 62 | 44 | 3 | 19 | 18 | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 12 | |||||||||||
| 40,42 | 112 | 84 | 3 | 29 | 12 | |||||||||||
| WGP2 | 1250 | 6700 | 22,24 | 52 | -- | 150 | 118 | 77 | 315 | 68 | 38 | 2,5 | 30 | 20 | -- | -- |
| 25,28 | 62 | -- | 10 | -- | -- | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
| 40.42.45.48 .50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
| WGP3 | 2500 | 6300 | 22,24 | 52 | -- | 170 | 140 | 90 | 355 | 80 | 49 | 2 | 30 | 33 | -- | -- |
| 25,28 | 62 | -- | 23 | -- | -- | |||||||||||
| 30.32.35.38 | 82 | 60 | 3 | 23 | 16 | |||||||||||
| 40.42.45.48 .50.55.56 | 112 | 84 | 3 | 29 | 16 | |||||||||||
| 60,63 | 142 | 107 | 3 | 36 | 16 | |||||||||||
| WGP4 | 4500 | 5600 | 30.32.35.38 | 82 | -- | 200 | 160 | 112 | 90 | 45 | 3 | 30 | 13 | -- | -- | |
| 40.42.45.48 .50.55.56 | 112 | 84 | 400 | 3 | 29 | 17 | ||||||||||
| 60.63.65.70 .71.75 | 142 | 107 | 450 | 3 | 36 | 17 | ||||||||||
| 80 | 172 | 132 | 500 | 3 | 41 | 17 | ||||||||||
| WGP5 | 7100 | 5300 | 30.32.35.38 | 82 | -- | 225 | 180 | 128 | 100 | 45 | 4 | 30 | 23 | -- | -- | |
| 40.42.45.48 .50.55.56 | 112 | 84 | 400 | 3 | 29 | 19 | ||||||||||
| 60.63.65.70 .71.75 | 142 | 107 | 450 | 3 | 36 | 19 | ||||||||||
| 80.85.90 | 172 | 132 | 500 | 3 | 41 | 19 | ||||||||||
| WGP6 | 10000 | 5000 | 32.35.38 | 82 | -- | 245 | 200 | 145 | 112 | 44 | 4 | 30 | 35 | -- | -- | |
| 40.42.45.48 .50.55.56 | 112 | -- | 450 | 5 | -- | -- | ||||||||||
| 60.63.65.70 .71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
| 80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
| 100 | 212 | 167 | 630 | 5 | 48 | 20 | ||||||||||
| WGP7 | 14000 | 4500 | 32.35.38 | 82 | -- | 272 | 230 | 160 | 122 | 44 | 4 | 30 | 45 | -- | -- | |
| 40.42.45.48 .50.55.56 | 112 | -- | 450 | 15 | -- | -- | ||||||||||
| 60.63.65.70 .71.75 | 142 | 107 | 500 | 5 | 38 | 20 | ||||||||||
| 80.85.90.95 | 172 | 132 | 560 | 5 | 43 | 20 | ||||||||||
| 100,110 | 212 | 167 | 710 | 5 | 48 | 20 | ||||||||||
| WGP8 | 20000 | 4250 | 55,56 | 112 | -- | 290 | 245 | 176 | 500 | 136 | 44 | 5 | 30 | 29 | -- | -- |
| 60.63.65.70 .71.75 | 142 | 107 | 560 | 5 | 38 | 34 | ||||||||||
| 80.85.90.96 | 172 | 132 | 630 | 5 | 43 | 20 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 38 | ||||||||||
| WGP9 | 25000 | 4000 | 65.70.71.75 | 142 | 107 | 315 | 265 | 190 | 500 | 140 | 58 | 5 | 30 | 5 | 38 | 28 |
| 80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 28 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
| 130,140 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
| WGP10 | 40000 | 3550 | 75 | 142 | -- | 355 | 300 | 225 | 165 | 58 | 6 | 30 | 28 | -- | -- | |
| 80.85.90.95 | 172 | 132 | 630 | 5 | 43 | 38 | ||||||||||
| 100.110.120.125 | 212 | 167 | 710 | 5 | 48 | 28 | ||||||||||
| 130.140.150 | 252 | 202 | 800 | 5 | 53 | 28 | ||||||||||
| 160 | 302 | 242 | 5 | 63 | 28 | |||||||||||
| WGP11 | 56000 | 3000 | 85.90.95 | 172 | -- | 412 | 345 | 256 | 180 | 58 | 6 | 40 | 15 | -- | -- | |
| 100.110.120.125 | 212 | 167 | 710 | 8 | 51 | 32 | ||||||||||
| 130.140.150 | 252 | 202 | 800 | 8 | 56 | 32 | ||||||||||
| 160.170.180 | 302 | 242 | 900 | 8 | 56 | 32 | ||||||||||
| WGP12 | 80000 | 2800 | 120,125 | 212 | 167 | 440 | 375 | 288 | 210 | 58 | 7 | 40 | 8 | 51 | 45 | |
| 130.140.150 | 252 | 202 | 710 | 8 | 56 | 32 | ||||||||||
| 160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
| 190,200 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
| WGP13 | 112000 | 2500 | 145,150 | 252 | 202 | 490 | 425 | 320 | 235 | 58 | 8 | 50 | 8 | 56 | 38 | |
| 160.170.180 | 302 | 242 | 800 | 8 | 66 | 32 | ||||||||||
| 190.200.220 | 352 | 282 | 900 | 8 | 76 | 32 | ||||||||||
| WGP14 | 160000 | 2300 | 160.170.180 | 302 | 242 | 545 | 462 | 362 | 265 | 65 | 9 | 50 | 10 | 68 | 32 | |
| 190.200.220 | 352 | 282 | 800 | 10 | 78 | 32 | ||||||||||
| 240.250.260 | 410 | 330 | 900 | 10 | -- | 10 | ||||||||||
Die Bremsscheibe-Spezifikationen
| WGP-Bremsscheibe-Größeneinheit: Millimeter | |||||||||
| Durchmesser | Stärke | Höhe | D5 maximal | Gewicht Kilogramm | Trägheit kg.m ² | ||||
| D0 | T | k | S | Ⅰ | Ⅱ | Ⅰ | Ⅱ | Ⅰ | Ⅱ |
| 315 | 15 | 10 | 42 | 180 | 155 | 8,5 | 6,7 | 0,116 | 0,11 |
| 355 | 15 | 10 | 54 | 200 | 175 | 11,4 | 9,9 | 0,192 | 0,178 |
| 400 | 15 | 14 | 54 | 255 | 230 | 15,2 | 12,4 | 0,32 | 0,287 |
| 450 | 15 | 16 | 54 | 305 | 280 | 19,7 | 15,6 | 0,55 | 0,462 |
| 500 | 15 | 18 | 54 | 325 | 295 | 25 | 20 | 0,83 | 0,712 |
| 560 | 15 | 18 | 54 | 350 | 320 | 30,7 | 25,6 | 1,28 | 1,127 |
| 630 | 15 | 20 | 54 | 400 | 360 | 38,8 | 33 | 2,06 | 1,826 |
| 710 | 15 | 20 | 54 | 480 | 450 | 46,5 | 39,4 | 3,32 | 2,912 |
| 800 | 15 | 24 | 70 | 540 | 500 | 67,8 | 52,7 | 5,87 | 4,81 |
| 900 | 15 | 24 | 70 | 600 | 560 | 86,6 | 70,3 | 9,3 | 7,852 |
| 1000 | 15 | 30 | 80 | 620 | 560 | 128,8 | 115,1 | 17,4 | 15,65 |
Nanpi-Grafschaft Jehuda-Übertragungsausstattung, die Co. herstellt, Ltd. ist Unternehmen, die auf Forschungs- und Produktionskoppelung sich spezialisierten. Auch wir können neue Produkte und Masseproduktion entwickeln. Mit reicher Erfahrung Berufs-R&D-Team und verschiedene Ausrüstung in der Koppelung, hat sie überlegene Bedingungen zu erfülltem Ihre verschiedenen Anforderungen.
Firmenhauptprodukte sind-: alle Arten Koppelungen für Maschinerieindustrie ganz über dem Wort, wie elastischer radialkoppelung, ermüdeter Koppelung, Universalkupplung, Trommelbogenzahnkupplung, elastischer Koppelung der Pflaumenblumenform, Oldham-Koppelung der festen Kupplung, Rollenkettenkoppelung, Membrankoppelung, Kopplungsärmelstiftkoppelungen der spalte elastischen, elastischem Passstift, elastischer Passstiftkoppelung, Pumpenwellenkupplung, ETC….
Die Konzepte unserer Firma ist auf Qualität Live und entwickelt sich auf Ehre. Die Koppelung hat den Vorteil der hoher Qualität, niedriger Preis, Fertigwaremodelle. Unsere Firma ist Ihre beste Wahl, und wir schauen vorwärts, um mit Ihnen zusammenzuarbeiten.
