Flexible Klauenkupplung
>
|
|
| Herkunftsort | Cangzhou-、 Porzellan |
| Markenname | jude |
| Zertifizierung | CE、ISO |
| Modellnummer | SL-crossSlider Koppelung (Q/JL03-2001) |

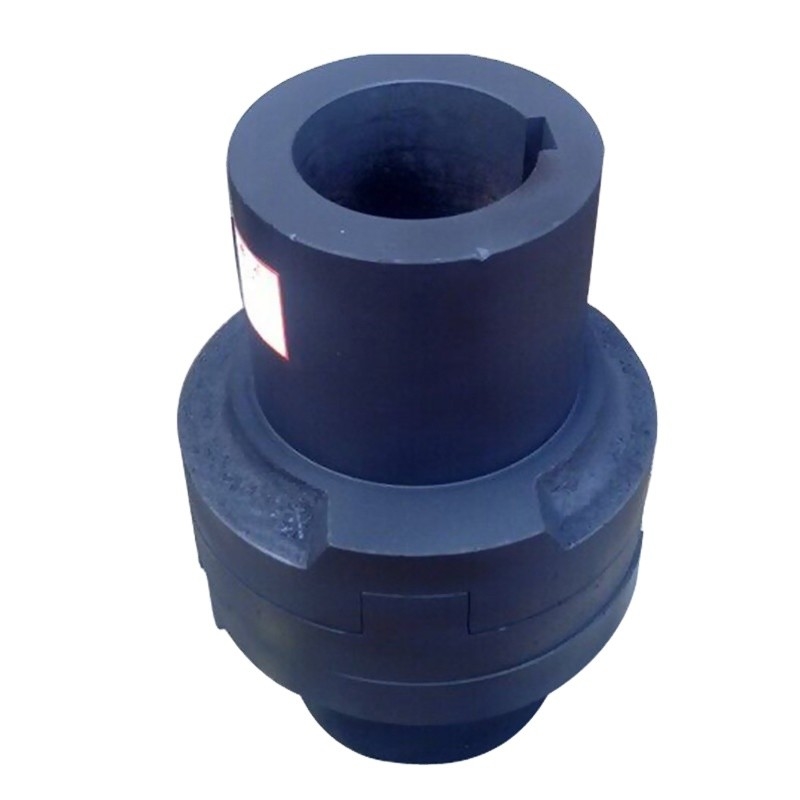

Einleitung flexibler Oldham Koppelung SL
Die flexible Oldham Koppelung SL gehört Schieberkoppelung, SL-Schieber, der die Oberfläche mit zwei Enden verbindet, wird versehen mit Nuten eines mittleren Schieberradialstrahls werden versehen beziehungsweise mit Zapfen und halben Kopplungskomponenten, die Mitte zu beiden Enden eines Gleitstückzapfensenkrechten miteinander, beziehungsweise eingefügt und der Koppelung der Nut 2,5 und bildet ein bewegliches Paar, wenn die Menge der axialen Versetzung oder der Ablenkung, Bewegungsschieber in die schiebende Nut, um Schmierölarbeitsgesichtsnut und den Schieber so zu addieren, wenn die zwei nicht konzentrisch sind, wenn die Geschwindigkeit hoch ist, weil der Exzenterschieber produziert große Zentrifugalkraft und Abnutzung zur Welle und holt Beiladung deshalb nur passend für niedrige Geschwindigkeit die Lastübertragung und die Gelegenheiten.
|
| Spezifikation | Nennmoment Tn (N·M) |
Zulässige Geschwindigkeit [n] r/min |
Durchmesser des Wellenlochs d |
D | D1 | L | H | S | Trägheitsmoment (kg.m 2) |
Gewicht (Kilogramm) |
| SL70 | 120 | 250 | 15 | 18 | 70 | 32 | 42 | 14 | 0,5 | 0,002 | 1,5 |
| SL90 | 250 | 250 | 20 | 30 | 90 | 45 | 52 | 14 | 0,008 | 2,6 | |
| SL100 | 500 | 250 | 36 | 40 | 100 | 60 | 70 | 19 | 0,026 | 5,5 | |
| SL130 | 800 | 250 | 45 | 50 | 130 | 80 | 90 | 19 | 0,07 | 10 | |
| SL150 | 1250 | 250 | 55 | 60 | 150 | 95 | 112 | 19 | 0,14 | 15,5 | |
| SL170 | 2000 | 250 | 65 | 70 | 170 | 105 | 125 | 24 | 0,25 | 22,4 | |
| SL190 | 3200 | 250 | 75 | 80 | 190 | 110 | 140 | 29 | 0,5 | 31,5 | |
| SL210 | 5000 | 250 | 85 | 90 | 210 | 130 | 160 | 33 | 1,0 | 0,9 | 45 |
| SL240 | 8000 | 250 | 95 | 100 | 240 | 140 | 180 | 33 | 1,6 | 59,5 | |
| SL260 | 9000 | 250 | 100 | 110 | 260 | 160 | 190 | 33 | 2 | 76 | |
| SL280 | 10000 | 100 | 110 | 120 | 280 | 170 | 200 | 33 | 3 | 94,3 | |
| SL300 | 13000 | 100 | 120 | 130 | 300 | 180 | 210 | 43 | 4,3 | 111 | |
| SL320 | 16000 | 100 | 130 | 140 | 320 | 190 | 220 | 43 | 5,7 | 129 | |
| SL340 | 20000 | 100 | 150 | 340 | 210 | 250 | 48 | 8,4 | 162 | |
| SL360 | 32500 | 100 | 160 | 360 | 240 | 280 | 48 | 19,2 | 258 | |
| SL400 | 38700 | 80 | 170 | 400 | 260 | 300 | 48 | 26,1 | 305 | |
| SL460 | 63000 | 70 | 200 | 460 | 300 | 350 | 58 | 62,9 | 560 |
Nanpi-Grafschaft Jehuda-Übertragungsausstattung, die Co. herstellt, Ltd. ist Unternehmen, die auf Forschungs- und Produktionskoppelung sich spezialisierten. Auch wir können neue Produkte und Masseproduktion entwickeln. Mit reicher Erfahrung Berufs-R&D-Team und verschiedene Ausrüstung in der Koppelung, hat sie überlegene Bedingungen zu erfülltem Ihre verschiedenen Anforderungen.
Firmenhauptprodukte sind-: alle Arten Koppelungen für Maschinerieindustrie ganz über dem Wort, wie elastischer radialkoppelung, ermüdeter Koppelung, Universalkupplung, Trommelbogenzahnkupplung, elastischer Koppelung der Pflaumenblumenform, Oldham-Koppelung der festen Kupplung, Rollenkettenkoppelung, Membrankoppelung, Kopplungsärmelstiftkoppelungen der spalte elastischen, elastischem Passstift, elastischer Passstiftkoppelung, Pumpenwellenkupplung, ETC….
Die Konzepte unserer Firma ist auf Qualität Live und entwickelt sich auf Ehre. Die Koppelung hat den Vorteil der hoher Qualität, niedriger Preis, Fertigwaremodelle. Unsere Firma ist Ihre beste Wahl, und wir schauen vorwärts, um mit Ihnen zusammenzuarbeiten.
