| Herkunftsort | Cangzhou-、 Porzellan |
| Markenname | jude |
| Zertifizierung | CE、ISO |
| Modellnummer | WH |

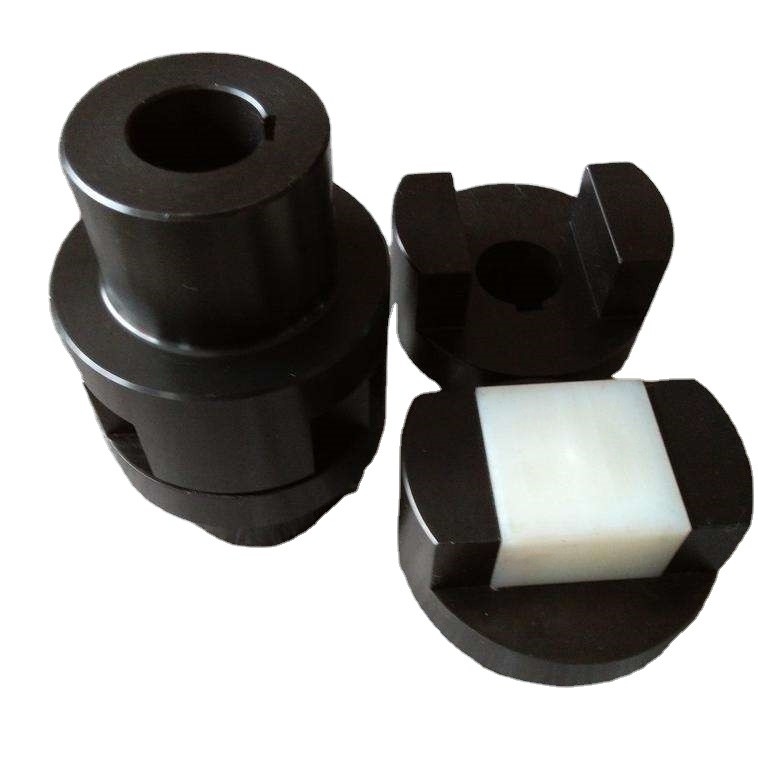

Einleitung WH-flexibler Nylonblock-Oldham-Koppelung
Die Kopplungsdias WH-flexibler Nylonblock-Oldhams im entsprechenden Radialschlitz am Ende der zwei Seiten der halben Koppelung durch die Anwendung des Zwischendiablockes, um die Koppelung der Koppelung mit zwei Hälften zu verwirklichen. Die WH-flexible Nylonblock-Oldham-Koppelung ist für die Gelegenheit der Geschwindigkeit von n passend <250 r="">
Das Material der WH-flexiblen Nylonblock-Oldham-Koppelung kann von 45 gemacht werden Stahl, und die Aufspannfläche muss wärmebehandelt sein, die Härte zu verbessern. Um Reibung und Abnutzung zu verringern, sollte das Öl vom Schmierloch in der mittleren Platte geschmiert werden wenn es benutzt wird.
Das Mitteldia der WH-flexiblen Nylonblock-Oldham-Koppelung wird normalerweise vom Nylonmaterial, das durch den relativen Schlitz mit 90 Seiten und zwei Seitenachsenärmel angeschlossen wird gemacht, um den Zweck des Übertragens des Drehmoments zu erzielen. Der zentrale Schieber und der Ärmel der WH-flexiblen Nylonblock-Oldham-Koppelung anastomosed mit kleinem Druck, der die Koppelung an der nullfreigabe in der Operation der Ausrüstung funktionieren lassen kann. Als die Gebrauchszeitzunahmen der Schieber möglicherweise verliert die Funktion ohne Rückzug wegen der Abnutzung. Deshalb sollte die WH-Art Diakoppelungen den zentralen Schieber häufig überprüfen oder ändern.
| Modell | Nennmoment Tn (Nanometer) | Zulässige Geschwindigkeit [n] r/min | Durchmesser des Wellenlochs | Länge des Wellenlochs | D | D1 | B1 | B2 | L | Trägheitsmoment Kg.m2 | Masse Kilogramm | |
| d1 d2 | Y | J1 | ||||||||||
| L | ||||||||||||
| Millimeter | ||||||||||||
| WH1 | 16 | 10000 | 10,11 12,14 |
25-32 | 22-27 | 40 | 30 | 52 | 13 | 5 | 0,0007 | 0,6 |
| 32-42 | 27-30 | |||||||||||
| WH2 | 31,5 | 8200 | 12,12,16, (17), 18 | 50 | 32 | 56 | 18 | 5 | 0,0038 | 1,5 | ||
| WH3 | 63 | 7000 | 16, (17), 18,20,22 | 42-52 | 30-38 | 70 | 40 | 60 | 18 | 5 | 0,0063 | 1,8 |
| 52-62 | 38-44 | |||||||||||
| WH4 | 160 | 5700 | 20,22,24,25,28 | 80 | 50 | 64 | 18 | 8 | 0,013 | 2,5 | ||
| WH5 | 280 | 4700 | 25,28,30,32,35 | 62-82 | 44-60 | 100 | 70 | 75 | 23 | 10 | 0,045 | 5,8 |
| 82-112 | 60-84 | |||||||||||
| WH6 | 500 | 3800 | 30,32,35,38,40,42,45 | 120 | 80 | 90 | 33 | 15 | 0,12 | 9,5 | ||
| WH7 | 900 | 3200 | 40,42,45,48,50,55 | 112 | 84 | 150 | 100 | 120 | 38 | 25 | 0,43 | 25 |
| 112-142 | 84-107 | |||||||||||
| WH8 | 1800 | 2400 | 50,55,60,63,65,70 | 190 | 120 | 150 | 48 | 25 | 1,98 | 55 | ||
| WH9 | 3550 | 1800 | 65,70,75,80,85 | 172-212 | 132-167 | 330 | 190 | 180 | 58 | 40 | 4,9 | 85 |
| 172-212 | 132-167 | |||||||||||
| WH10 | 5000 | 1500 | 80,85,90,95,100 | 330 | 190 | 180 | 58 | 40 | 7,5 | 120 | ||
Nanpi-Grafschaft Jehuda-Übertragungsausstattung, die Co. herstellt, Ltd. ist Unternehmen, die auf Forschungs- und Produktionskoppelung sich spezialisierten. Auch wir können neue Produkte und Masseproduktion entwickeln. Mit reicher Erfahrung Berufs-R&D-Team und verschiedene Ausrüstung in der Koppelung, hat sie überlegene Bedingungen zu erfülltem Ihre verschiedenen Anforderungen.
Firmenhauptprodukte sind-: alle Arten Koppelungen für Maschinerieindustrie ganz über dem Wort, wie elastischer radialkoppelung, ermüdeter Koppelung, Universalkupplung, Trommelbogenzahnkupplung, elastischer Koppelung der Pflaumenblumenform, Oldham-Koppelung der festen Kupplung, Rollenkettenkoppelung, Membrankoppelung, Kopplungsärmelstiftkoppelungen der spalte elastischen, elastischem Passstift, elastischer Passstiftkoppelung, Pumpenwellenkupplung, ETC….
Die Konzepte unserer Firma ist auf Qualität Live und entwickelt sich auf Ehre. Die Koppelung hat den Vorteil der hoher Qualität, niedriger Preis, Fertigwaremodelle. Unsere Firma ist Ihre beste Wahl, und wir schauen vorwärts, um mit Ihnen zusammenzuarbeiten.
