Verjüngungs-Gitter-Koppelung
>
|
| Herkunftsort | Cangzhou-、 Porzellan |
| Markenname | jude |
| Zertifizierung | CE、ISO |
| Modellnummer | Gitter, das T10 T20 verbindet |

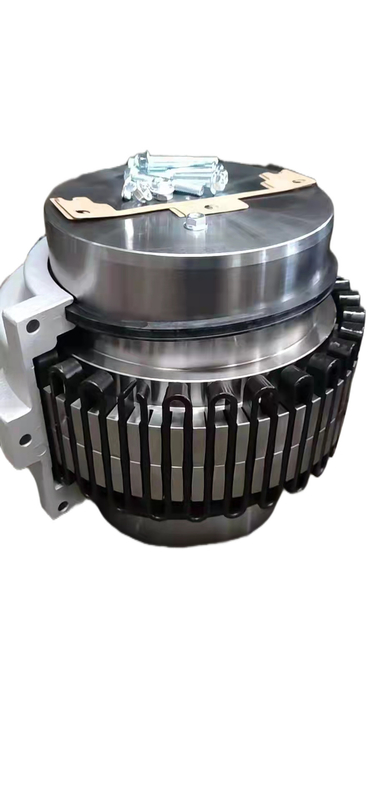

Stahl ISO9001 T10 T20 Flex Taper Grid Coupling Standard 45# bestätigte
Eigenschaften des Verjüngungsgitters T10 T20 verbinden:
1. horizontaler aufgeteilter Abdeckungsentwurf, ideal für begrenzten Raum
2. erlaubt einfachen Zugang zum Gitterfrühling
3. gut angepasst für die Umkehrung von Anwendungen
4. Leichtgewichtler druckgegossene Aluminiumgitterabdeckung
5. entworfen für Leichtigkeit des Wartungs- und Gitterfrühlingsersatzes
6. stellen hochfeste Gitterfrühlinge überlegene Kopplungsleistung und längeres Kopplungsleben sicher
7. austauschbar mit industriekompatiblen Gitterkoppelungen
| Größe | Drehen Sie Tn N.m | Geschwindigkeit [n] U/min | Bohrung d Millimeter | Länge | Summe | L2 Millimeter | D Millimeter | D0 Millimeter | Gap | Gewicht ohne gebohrtes Kilogramm | Trägheit | Schmieröl |
| L Millimeter | LO Millimeter | C Millimeter | kg.m2 | Kilogramm | ||||||||
| 1020T10 | 52 | 4500 | 28 | 47,6 | 98,2 | 66,7 | 97 | - | 3 | 1,95 | 0,0014 | 0,027 |
| 1030T10 | 149 | 4500 | 35 | 47,6 | 98,2 | 68,3 | 105,7 | - | 3 | 2,59 | 0,0022 | 0,041 |
| 1040T10 | 249 | 4500 | 42 | 50,8 | 104,6 | 69,9 | 114,3 | - | 3 | 3,36 | 0,0033 | 0,054 |
| 1050T10 | 435 | 4500 | 50 | 60,3 | 123,6 | 80,9 | 135,1 | - | 3 | 5,44 | 0,0073 | 0,068 |
| 1060T10 | 684 | 4350 | 56 | 63,5 | 130 | 93,5 | 157,8 | - | 3 | 7,26 | 0,0119 | 0,036 |
| 1070T10 | 994 | 4125 | 65 | 76,2 | 155,4 | 96,8 | 158,8 | - | 3 | 10,44 | 0,0185 | 0,113 |
| 1080T10 | 2050 | 3600 | 80 | 88,9 | 180,8 | 115,6 | 190,5 | - | 3 | 17,7 | 0,0451 | 0,172 |
| 1090T10 | 3730 | 3600 | 95 | 98,4 | 199,8 | 122,2 | 211,1 | - | 3 | 25,4 | 0,0787 | 0,254 |
| 1100T10 | 6280 | 2440 | 110 | 120,6 | 246,2 | 155,4 | 251 | - | 5 | 42,2 | 0,178 | 0,426 |
| 1110T10 | 9320 | 2250 | 120 | 127 | 259 | 161,5 | 269,7 | - | 5 | 54,4 | 0,27 | 0,508 |
| 1120T10 | 13700 | 2025 | 140 | 149,2 | 304,4 | 191,5 | 307,8 | - | 6 | 81,2 | 0,514 | 0,735 |
| 1130T10 | 19900 | 1800 | 170 | 161,9 | 329,8 | 195,1 | 345,9 | - | 6 | 121 | 0,959 | 0,908 |
| 1140T10 | 28600 | 1650 | 200 | 184,2 | 374,4 | 201,2 | 384 | - | 6 | 178 | 1,85 | 1,135 |
| 1150T10 | 39800 | 1500 | 215 | 182,9 | 371,8 | 271,5 | 453,1 | 391,2 | 6 | 227 | 3,49 | 1,952 |
| 1160T10 | 55900 | 1350 | 240 | 198,1 | 402,2 | 278,4 | 501,9 | 436,9 | 6 | 309 | 5,82 | 2,815 |
| 1170T10 | 74600 | 1225 | 280 | 215,9 | 437,8 | 307,3 | 566,9 | 487,2 | 6 | 448 | 10,4 | 3,496 |
| 1180T10 | 103000 | 1100 | 300 | 238,8 | 483,6 | 321,1 | 629,9 | 554,7 | 6 | 619 | 18,3 | 3,768 |
| 1190T10 | 137000 | 1050 | 335 | 259,1 | 524,2 | 325,1 | 675,6 | 607,8 | 6 | 776 | 26,1 | 4,4 |
| 1200T10 | 186000 | 900 | 360 | 279,4 | 564,8 | 355,6 | 756,9 | 660,4 | 6 | 1057 | 43,5 | 5,63 |
| 1210T10 | 249000 | 820 | 390 | 301,8 | 622,6 | 431,8 | 844,6 | 750,8 | 13 | 1424 | 75,5 | 10,53 |
| 1220T10 | 336000 | 730 | 420 | 325,1 | 663,2 | 490,2 | 920,8 | 822,2 | 13 | 1785 | 113 | 16,07 |
| 1230T10 | 435000 | 680 | 450 | 345,4 | 703,8 | 546,1 | 1003,3 | 904,7 | 13 | 2267 | 175 | 24,06 |
| 1240T10 | 559000 | 630 | 480 | 368,3 | 749,6 | 647,7 | 1087,1 | - | 13 | 2950 | 339 | 33,82 |
| 1250T10 | 746000 | 580 | 510 | 401,3 | 815,6 | 698,5 | 1181,1 | - | 13 | 3833 | 524 | 50,17 |
| 1260T10 | 932000 | 540 | 550 | 431,8 | 876,6 | 762 | 1260,9 | - | 13 | 4682 | 7111 |
67,24
|
