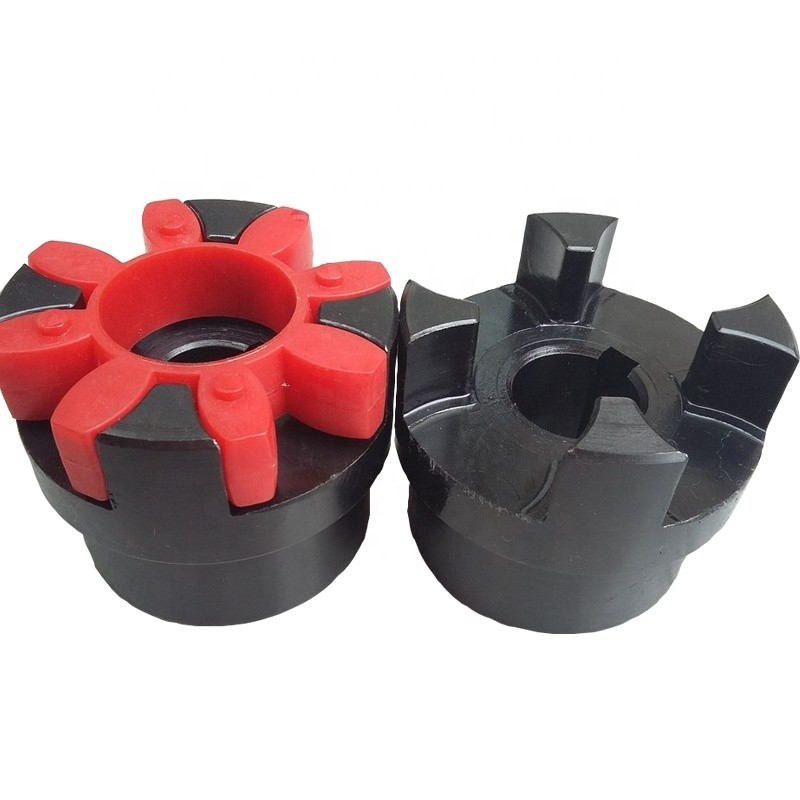

Flexible Klauenkupplung
>
|
|
| Herkunftsort | Cangzhou-、 Porzellan |
| Markenname | jude |
| Zertifizierung | CE、ISO |
| Modellnummer | XL GS Rotex |
Produkteigenschaften:
1. Entwurf mit drei Stücken
2. Keine Schmierung erforderte
3. variabler Härtemesser
4. Uräthanelemente
5. Kein Metall auf Metall
6. drehmomentstarke Kapazitäten
7. variable Anschlagmaterialien
EIGENSCHAFTEN UND NUTZEN:
Bent Jaw Couplings kann in vielen Anwendungen und im Aufschlag als einer verwendet werden
Allzweckkupplung. Der grundlegende Entwurf des gebogenen Kiefers erlaubt ein höheres Drehmoment
Kapazität in einer Kompaktbauweise. Der gebogene Zahn hat ein größeres Kontaktgebiet das
Es gibt die drehmomentstarke Kapazität und verringert Randdruck. Es gibt Raum
Axiale, Radial- und eckige Wellenversetzung.
Die Naben werden von einer Vielzahl von Materialien wie gemacht: Aluminium-, Graueisen,
Stahl und Edelstahl. Die Spinnenelemente sind in den verschiedenen Härtemessern
Wahlen im Uräthan u. in Hytrel. Das Spinnen kann unter normaler Aufgabe durchführen
Zyklusbedingungen zu den Hochleistungszyklen, die Stoßbelastung umfassen und herabsetzen können
Dreherschütterungen im System.
|
| Größe | Art | Drehmoment Tn (N.m) | Max Speed [n] (r/min) | Wellenloch Durchmesser-Di DZ | Loch-Länge L | D | D: | DZ | E | S | Trägheitsmoment (Kg-m2) | Gewicht (Kilogramm) |
| GS19 | XL1 | 34 | 19000 | 6-19-24 | 25 | 40 | 32 | 40 | 16 | 2 | 0,0008 | 0,328 |
| GS24 | XL2 | 120 | 14000 | 8-24-28 | 30 | 55 | 40 | 55 | 18 | 2 | 0,0003 | 0,66 |
| GS28 | XL3 | 320 | 11800 | 10-28-38 | 35 | 65 | 48 | 65 | 20 | 2,5 | 0,0007 | 1,16 |
| GS38 | XL4 | 650 | 9500 | 12-38-45 | 45 | 80 | 66 | 78 | 24 | 3 | 0,002 | 2,27 |
| GS42 | XL5 | 900 | 8000 | 14-42-55 | 50 | 98 | 75 | 94 | 26 | 3 | 0,005 | 3,57 |
| GS48 | XL6 | 1050 | 7100 | 1548-60 | 56 | 105 | 85 | 104 | 28 | 3,5 | 0,008 | 4,80 |
| GS55 | XL7 | 1250 | 6300 | 20-55-70 | 65 | 120 | 98 | 118 | 30 | 4 | 0,016 | 7,37 |
| GS65 | XL8 | 1280 | 5600 | 22~65-75 | 75 | 135 | 115 | 134 | 35 | 4,5 | 0,031 | 10,89 |
| GS75 | XL9 | 2930 | 4750 | 30-75-90 | 85 | 160 | 135 | 158 | 40 | 5 | 0,068 | 17,73 |
| GS90 | XL10 | 7200 | 3750 | 40-90-100 | 100 | 200 | 160 | 180 | 45 | 5,5 | 0,159 | 29,60 |
| GS100 | XL11 | 9900 | 3350 | 50-100-110 | 110 | 225 | 180 | 200 | 50 | 6 | 0,277 | 41 |
| GS110 | XL12 | 12000 | 3000 | 60-110-125 | 120 | 255 | 200 | 230 | 55 | 6,5 | 0,51 | 58,6 |
| XL13 | 15000 | 2650 | 60-125-145 | 140 | 290 | 230 | 265 | 60 | 7 | 1 | 88,4 | |
| XL14 | 22000 | 2360 | 60-140-165 | 155 | 320 | 255 | 300 | 65 | 7,5 | 17 | 120,6 | |
| XL15 | 30000 | 2000 | 80-160-190 | 175 | 370 | 290 | 345 | 75 | 9 | 3,35 | 179,1 | |
| XL16 | 35000 | 1800 | 85-180-220 | 195 | 420 | 325 | 400 | 85 | 10,5 | 6,37 | 261,0 |
Nanpi-Grafschaft Jehuda-Übertragungsausstattung, die Co. herstellt, Ltd. ist Unternehmen, die auf Forschungs- und Produktionskoppelung sich spezialisierten. Auch wir können neue Produkte und Masseproduktion entwickeln. Mit reicher Erfahrung Berufs-R&D-Team und verschiedene Ausrüstung in der Koppelung, hat sie überlegene Bedingungen zu erfülltem Ihre verschiedenen Anforderungen.
Firmenhauptprodukte sind-: alle Arten Koppelungen für Maschinerieindustrie ganz über dem Wort, wie elastischer radialkoppelung, ermüdeter Koppelung, Universalkupplung, Trommelbogenzahnkupplung, elastischer Koppelung der Pflaumenblumenform, Oldham-Koppelung der festen Kupplung, Rollenkettenkoppelung, Membrankoppelung, Kopplungsärmelstiftkoppelungen der spalte elastischen, elastischem Passstift, elastischer Passstiftkoppelung, Pumpenwellenkupplung, ETC….
Die Konzepte unserer Firma ist auf Qualität Live und entwickelt sich auf Ehre. Die Koppelung hat den Vorteil der hoher Qualität, niedriger Preis, Fertigwaremodelle. Unsere Firma ist Ihre beste Wahl, und wir schauen vorwärts, um mit Ihnen zusammenzuarbeiten.
Q1: Sind Sie Handelsgesellschaft oder Hersteller?
: Wir sind Fabrik.
Q2: Stellen Sie Proben zur Verfügung? ist es frei oder Extra?
: : Ja könnten wir die Probe aber nicht für freies anbieten. Wirklich haben wir ein sehr gutes Preisprinzip, wenn Sie den Großauftrag kosten dann von der Probe sind Rückhol zu Ihnen machen.
Q3: Wie lang ist Ihre Lieferfrist?
: Im Allgemeinen ist es 10-15 Tage, wenn die Waren auf Lager sind. oder es ist 7-25 Tage, wenn die Waren nicht auf Lager sind, es ist entsprechend Quantität.
Q4: Wie lang ist Ihre Garantie?
: Unsere Garantie ist 12-monatig.
Q5: Haben Sie Kontrollverfahren für die Kopplung?
: Selbstkontrolle 100% bevor dem Verpacken
Q6. Was ist Ihre Zahlung?
: 1) 100% T/T. 2) 30% im Voraus, andere vor Versand. 3) L/C Q7: Kann ich einen Besuch zu Ihrer Fabrik vor dem Auftrag haben? : Sicher, willkommen unsere Fabrik besichtigen.
